Большая конденсационная турбогенераторная установка типа N — одно‑ или двухцилиндровая многоступенчатая активная конденсационная паровая турбина. В комплект поставки входят конденсатор, регенеративная система подогревателей пара, система смазки масла и электрический генератор. Диапазон мощности агрегата 25‑150 МВт.
Номинальная частота вращения: 3000 об/мин (50 Гц).
Параметры свежего пара: давление на входе 3,43‑13,5 МПа (изб.), температура 435‑535 °C.
Давление выхлопа: 3,4‑8 кПа, режим работы при высоком конденсационном вакууме.
Выходное напряжение генератора: 6 кВ / 10,5 кВ / 13,8 кВ.
Системы управления и контроля:
• Цифровое электрогидравлическое управление DEH
• Система противоаварийной защиты ETS для экстренного отключения
• Система инструментального контроля турбоагрегата TSI для онлайн‑мониторинга вибраций и температур узлов ротора.
Материалы ключевых узлов:
• Ротор: легированная сталь 30Cr2MoV
• Цилиндры высокого‑среднего давления: литая сталь
• Цилиндр низкого давления: сварная конструкция
• Рабочие и направляющие лопатки: нержавеющие стали 1Cr13 / 2Cr13, опционально титановый сплав.
Тепловой КПД установки: 32‑42 % (значение зависит от фактических параметров пара).
Гарантийные обязательства: 12 месяцев на весь агрегат, 24 месяца на ключевые детали — ротор, лопатки и другие ответственные узлы.
Технические характеристики:
• Номинальная мощность: 25‑150 МВт
• Частота вращения: 3000 об/мин (50 Гц)
• Входное давление пара: 3,43‑13,5 МПа
• Входная температура пара: 435‑535 °C
• Давление выхлопа: 3,4‑8 кПа (высокий конденсационный вакуум)
• Выходное напряжение генератора: 6 кВ / 10,5 кВ /13,8 кВ
• Тепловой КПД установки: 32‑42 %
Сфера применения: тепловые электростанции, мусоросжигательные и биомассовые электростанции, крупные собственные электростанции металлургических и химических предприятий, проекты утилизации отходного тепла.
Опциональные комплектующие: регенеративная система подогревателей пара, паровая байпас‑система, установка онлайн‑очистки турбинного масла, распределённая центральная система мониторинга DCS.
Сертификация CE, ISO9001, сертификат на оборудование, работающее под давлением.
Мы предоставляем полный комплекс услуг: адаптация параметров под требования заказчика, проектирование, техническое сопровождение и послепродажное обслуживание.
Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
| Поле | Значение |
|---|---|
| Тип товара | Большая турбогенераторная установка, конденсационная паровая турбина ТЭС |
| Модель | Большая установка типа N, одно‑/двухцилиндровая многоступенчатая активная |
| Тип агрегата | Конденсационный турбогенератор, DEH+ETS+TSI, опционально DCS |
| Диапазон мощности | 25‑150 МВт |
| Параметры пара | Вход 3,43‑13,5 МПа,435‑535 °C; выхлоп 3,4‑8 кПа высокий вакуум |
| Частота вращения | 3000 об/мин (50 Гц) |
| Выходное напряжение генератора | 6 кВ /10,5 кВ /13,8 кВ |
| Материал | Ротор 30Cr2MoV; ЦВД‑ЦСД литая сталь; ЦНД сварной корпус; лопатки 1Cr13,2Cr13 / титановый сплав опц. |
| Тепловой КПД установки | 32‑42 % |
| Гарантия | 12 мес. весь агрегат; 24 мес. ключевые детали ротор, лопатки |
| Применение | ТЭС, мусоросжигание, биомасса, крупные собственные ТЭС металлургия, химия, утилизация отходного тепла |
| Сертификаты | CE, ISO9001, сертификат на оборудование под давлением |
| Страна‑производитель | Китай |
Пункт Подробности Бренд Бренд компонента: General Electric (GE) Gas Turbine; Производитель турб...
Пункт Подробности Бренд General Electric (GE) Газовые турбины Техническая идентификация Наиме...
Стойка STAND Trent700 от Aero Engine Stands — специализированное ОНО для двигателей Rolls-Royce Trent700 (Airbus A330). Обеспечивает безопасную транспортировку, хранение и обслуживание. Оснащена амортизаторами и пазами для погрузчиков, соответствует стандартам OEM. Подходит для авиакомпаний и MRO-компаний.
Одноступенчатая противодавленческая паровая турбина типа B предназначена для промышленного привода вращающегося оборудования. Выполнена по схеме скоростной (Кертиса) импульсной ступени. Возможно исполнение агрегата на салазочном основании. Диапазон мощности 0,3‑6 МВт. Параметры пара: Давление входного пара 1,6‑4,5 МПа (изб.), температура входного пара 250‑480 °C; Давление выхлопа (противодавление) 0,2‑1,6 МПа (изб.). Конструкция ротора: составной ротор с горяче‑посаженным диском. Лопатки скоростной импульсной ступени. Материал главного вала: легированная сталь 30Cr2MoV. Материал рабочих лопаток: нержавеющие стали 1Cr13, 2Cr13. Номинальная частота вращения 3000 об/мин, диапазон регулирования частоты вращения изготавливается по требованию заказчика. Класс динамической балансировки G2,5. Допуски механической обработки IT5~IT6. Поверхностная обработка: пескоструйная очистка, антикоррозионная грунтовка и финишное лакокрасочное покрытие. Технические характеристики: • Номинальная мощность: 0,3‑6 МВт • Давление входного пара: 1,6‑4,5 МПа (изб.) • Температура входного пара: 250‑480 °C • Давление выхлопа: 0,2‑1,6 МПа (изб.) • Номинальная частота вращения: 3000 об/мин (регулируемый диапазон под заказ) • Класс динамической балансировки: G2,5 • Точность обработки: IT5~IT6 Сфера применения: привод вентиляторов, водяных насосов, компрессоров; механический привод оборудования химических, целлюлозно‑бумажных, сахарных производств. Объем поставки: корпус турбины, регулятор частоты вращения, масляная система, опорная рама. Муфта поставляется опционально. Сертификация ISO9001, CE. Мы предоставляем полный комплекс услуг: адаптация параметров под требования заказчика, техническое сопровождение. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
Пункт Подробности Бренд General Electric (GE) Газовые турбины Техническая идентификация Модел...
Пункт Детали Наименование продукта Военный вспомогательный силовой агрегат (ВСА) Бренд Honeyw...

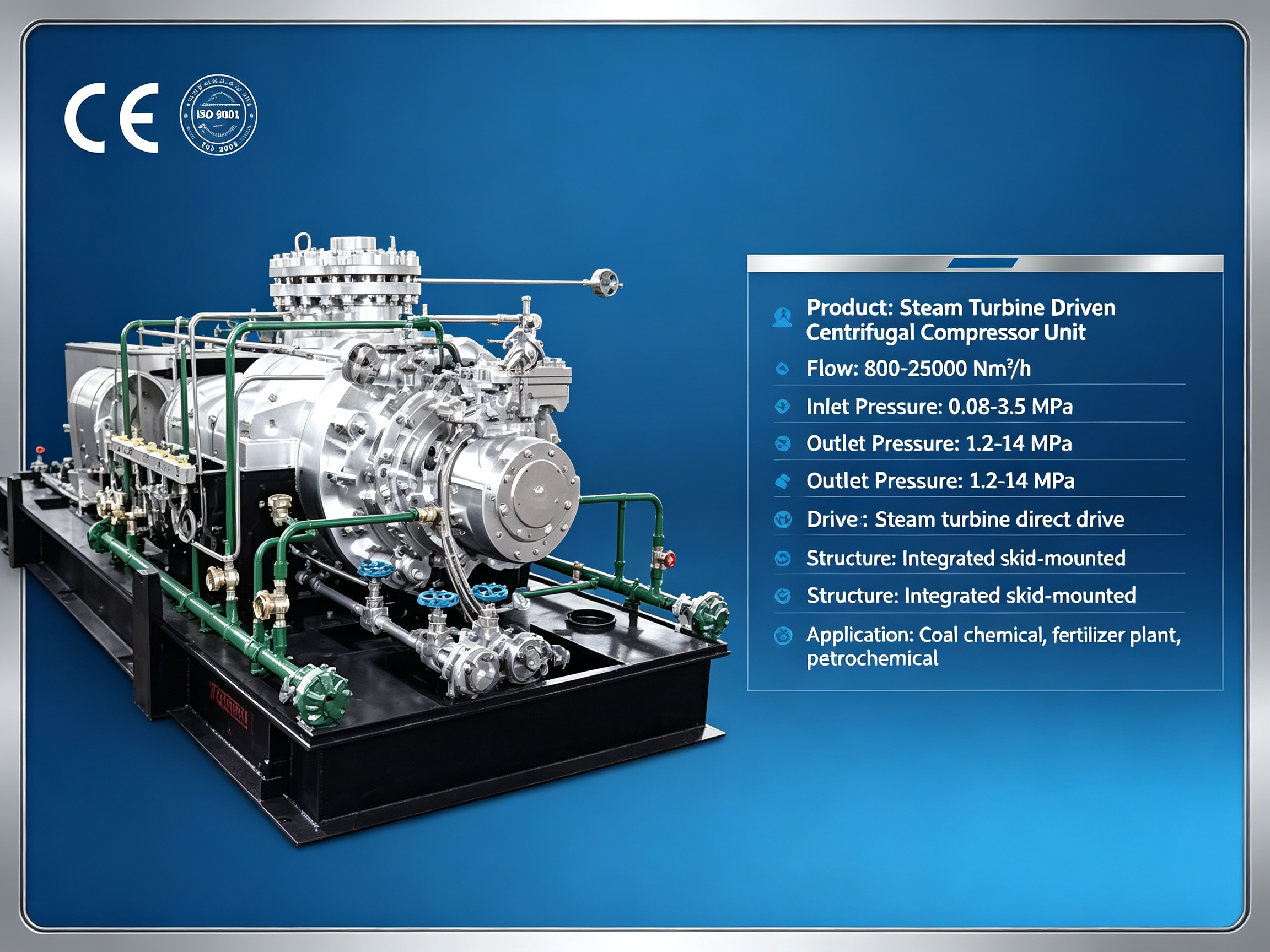

Центробежный компрессорный агрегат с приводом от промышленной паровой турбины. Агрегат имеет прямой привод, не требует установки электродвигателя и редуктора. Предназначен для повышения давления и транспортировки технологических газов на производственных объектах. Рабочие среды: технологический воздух, синтез‑газ, природный газ, реакционные газы углехимических производств и другие газовые среды. Диапазон расхода газа: 800‑25000 Нм³/ч. Давление на входе: 0,08‑3,5 МПа. Давление на выходе: 1,2‑14 МПа. Конструктивное исполнение: интегрированная установка на салазочной раме. Паровая турбина и центробежный компрессор установлены на общем основании. В комплект интегрированы маслостанция, контрольно‑измерительные приборы и система охлаждения. Основные преимущества: использует избыточный пар предприятия для привода агрегата, позволяет значительно снизить потребление электроэнергии; гибкая регулировка параметров при изменении рабочих режимов. Технические характеристики: • Тип привода: прямой привод от промышленной паровой турбины, без двигателя и редуктора • Рабочие среды: технологический воздух, синтез‑газ, природный газ, газы углехимии • Расход газа: 800‑25000 Нм³/ч • Входное давление: 0,08‑3,5 МПа • Выходное давление: 1,2‑14 МПа Сфера применения: углехимические производства, азотно‑удобренные заводы, нефтехимия, проекты утилизации отходного тепла металлургических предприятий; задачи повышения давления и транспортировки технологических газов. Объем поставки: промышленная паровая турбина, центробежный компрессор, общая маслостанция смазки, охладитель, антипомпажная система, запорно‑регулирующая арматура и трубопроводы, местный шкаф управления, готовая салазочная сборка агрегата. Сертификация ISO9001, CE. Возможно изготовление оборудования в соответствии со стандартами API. Мы предоставляем полный комплекс услуг: адаптация параметров под требования заказчика, проектирование, техническое сопровождение и послепродажное обслуживание. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
