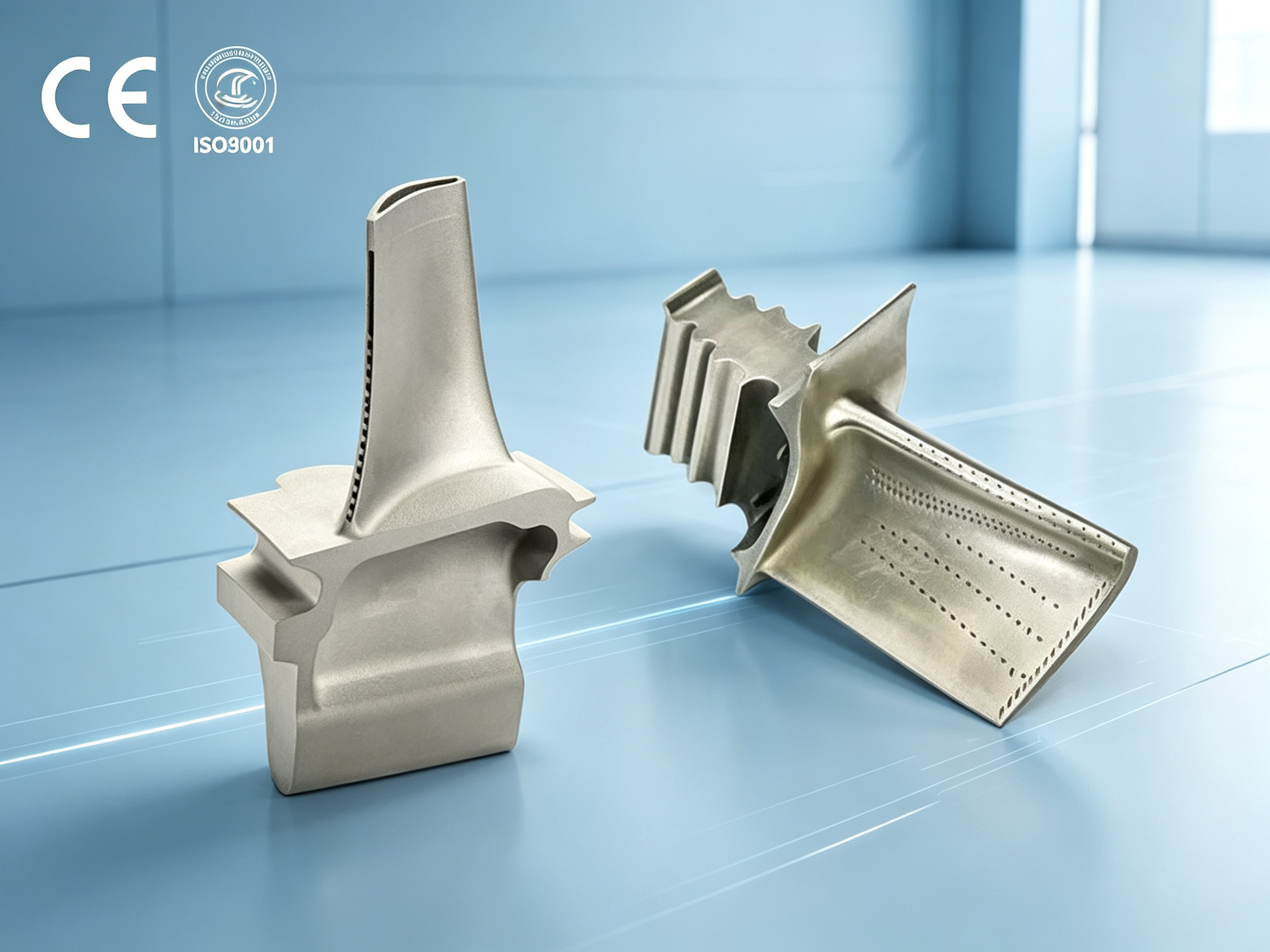

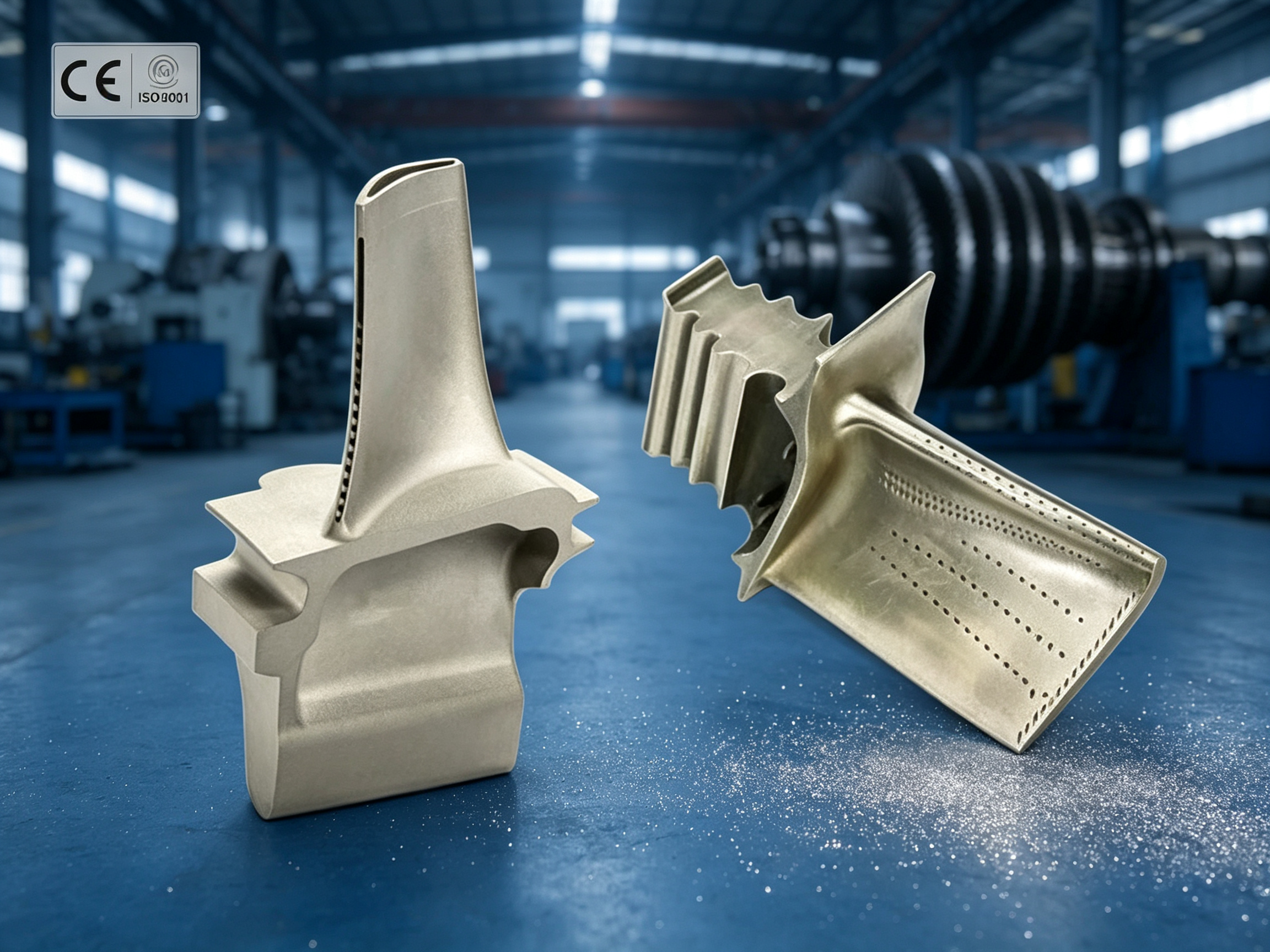

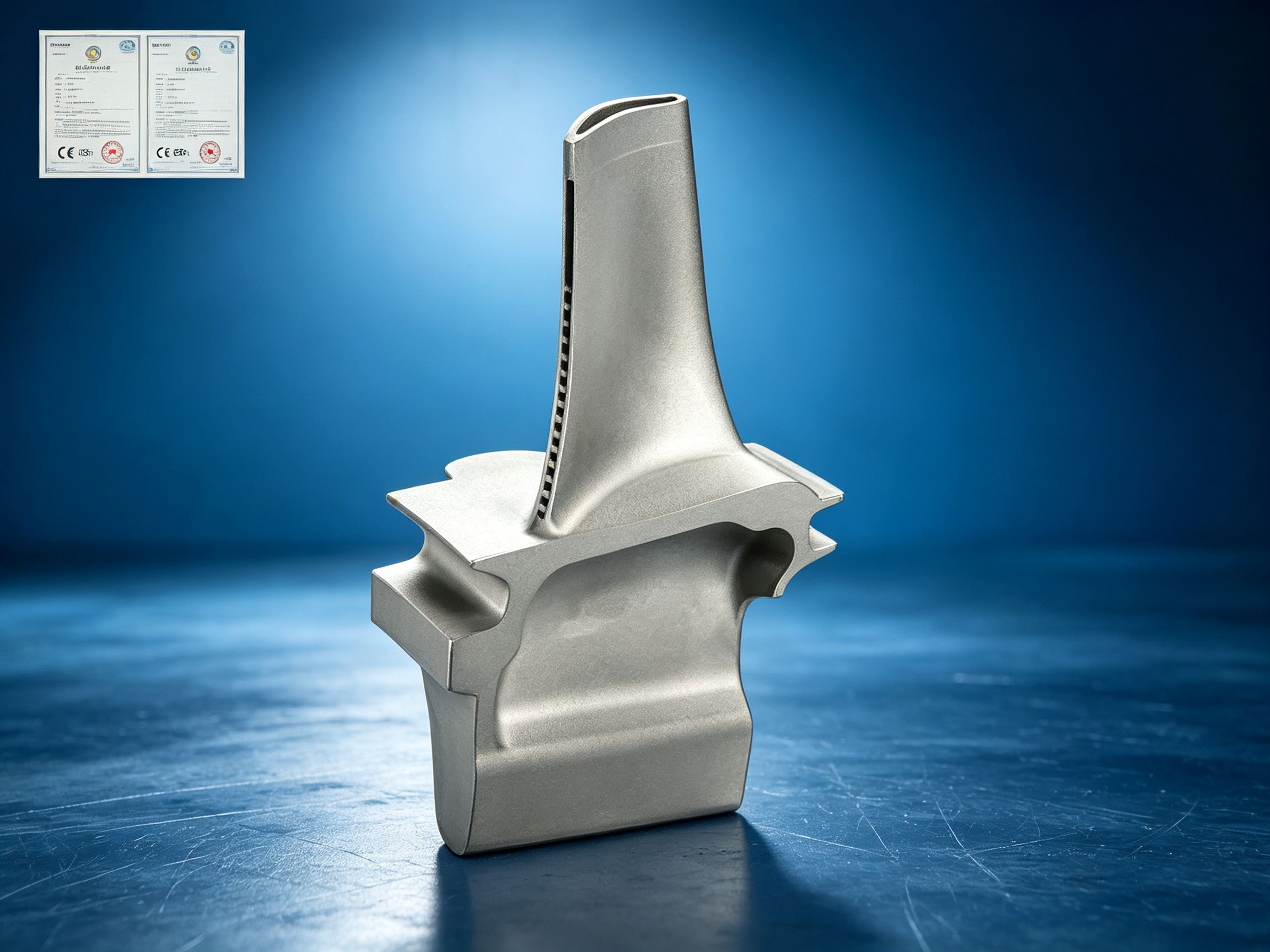

Высокотемпературная рабочая лопатка паровой турбины с внутренними каналами охлаждения, хвостовик елочного типа, предназначена для высокотемпературных ступеней высокомощных паровых турбин. Подходит для конденсационных и промышленных паровых турбин высокого давления и температуры, совместима с пазами елочного типа рабочих дисков турбин мощностью от 0,3 до 150 МВт.
Лопатка устанавливается осевым способом в паз рабочего диска и фиксируется. При кольцевой сборке формирует рабочий венец высокотемпературной ступени. Охлаждающий пар поступает в внутренние каналы охлаждения со стороны диска, после теплообмена выходит через отверстия на пере пера или на торце лопатки.
Заготовка получена вакуумным литьем по выплавляемым моделям. Внутренняя система охлаждения реализована в виде змеевидных каналов, каналов ударного охлаждения, комбинированных каналов с ребрами‑турбулизаторами. Хвостовик елочного типа с 3‑5 зубьями. Перо лопатки имеет изогнуто‑скрученный переменный профиль, предусмотрены входные и выходные отверстия для охлаждающего пара. Опционально изготавливается с интегрированным демпфирующим бандажем или со шнуровой стяжкой. Оптимизированные галтели уменьшают концентрацию напряжений. В комплект поставки не входят рабочий диск, крепежные элементы и трубопроводы системы охлаждения.
Высота пера лопатки от 30 до 320 мм, изготавливается по индивидуальному проекту проточной части высокотемпературной ступени. Хвостовик елочного типа с 3‑5 зубьями обрабатывается под посадочный паз диска. В качестве охлаждающей среды используется пар с давлением 0,4‑1,2 МПа. Номинальная частота вращения 3000 об/мин или 3600 об/мин, совместимо с частично переменооборотными агрегатами.
Материал: никелевые суперсплавы IN738LC, Inconel718. Для экстремально высокотемпературных режимов по заказу применяется направленно затвержденный никелевый суперсплав. Максимальная температура входного пара: для Inconel718 ≤540 °C, для IN738LC ≤760 °C. Внутреннее охлаждение дополнительно понижает рабочую температуру металла лопатки.
Технология изготовления и контроль: вакуумное литье + горячее изостатическое прессование HIP, термообработка растворением и старением. Пятиосевая прецизионная механическая обработка пера, хвостовика и каналов охлаждения. Контроль профиля пера и положения отверстий охлаждения на координатно‑измерительной машине CMM. Магнитопорошковый MT и пенетрантный PT контроль для поиска трещин на зубьях хвостовика, галтелях и кромках отверстий охлаждения. Флуоресцентный пенетрант‑контроль внутренних поверхностей каналов охлаждения. Каждая лопатка имеет уникальный серийный номер. Поставляется полный пакет документов: протоколы литья, термообработки, неразрушающего контроля и измерений на CMM.
Основные преимущества: встроенные каналы охлаждения снижают температуру металла за счет теплообмена, что позволяет повысить допустимые параметры пара турбины. Многозубчатый хвостовик елочного типа равномерно распределяет большие центробежные нагрузки. Скрученный трехмерный профиль пера обеспечивает высокую аэродинамическую эффективность. Отличная стойкость к высокотемпературной ползучести и термоусталости. Возможна замена отдельной лопатки без полной замены всего венца. Применяется при новом строительстве высокомощных агрегатов, модернизации проточной части и как запасная часть.
Объем поставки: одна готовая рабочая лопатка с каналами охлаждения. Возможно OEM‑изготовление по чертежам или по 3D‑скану образца‑эталона. Рабочий диск, стопорные штифты и трубопроводы системы охлаждения не входят в комплект.
Дополнительные опции: интегрированный демпфирующий бандаж на торце пера, шнуровая стяжка, упрочнение входной кромки от эрозии, оптимизация схемы каналов охлаждения. По запросу выдаются сертификаты материалов, отчет HIP, протоколы MT/PT‑контроля, протокол измерений на CMM, расчет теплогидродинамики каналов охлаждения.
Оборудование соответствует стандартам ISO9001, CE; изготовление и контроль выполняются согласно нормам GB/T, API612 для турбомашин.
Мы предоставляем полный комплекс услуг: адаптация под условия заказчика, техническое сопровождение.
Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.

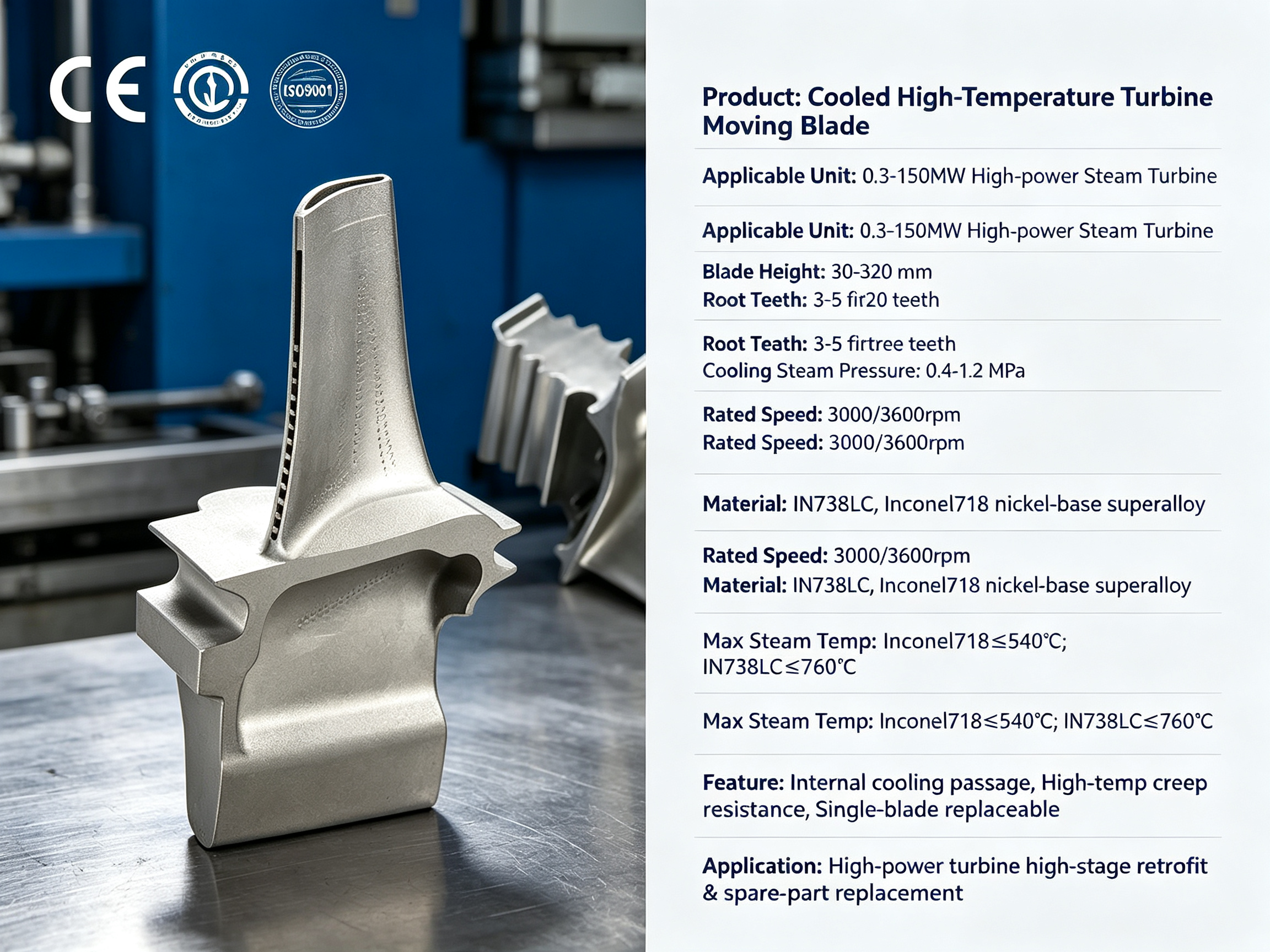

| Поле | Значение |
|---|---|
| Тип товара | Запасная часть паровой турбины, рабочая лопатка |
| Модель | Лопатка с внутренними каналами охлаждения, хвостовик елочного типа |
| Тип детали | Высокотемпературная рабочая лопатка для высоконапорных ступеней |
| Применимые турбины | 0,3‑150 МВт, конденсационные, промышленные паровые турбины |
| Материал | Никелевый суперсплав IN738LC / Inconel718, опционально направленно‑затвержденный сплав |
| Высота пера лопатки | 30‑320 мм (под заказ) |
| Частота вращения | 3000 / 3600 об/мин |
| Сертификаты | ISO9001, CE, соответствие API612, GB/T |
| Страна‑производитель | Китай |
