Промышленный горизонтальный возвратно‑поступательный поршневой компрессор серии DW поставляется готовым комплексом на тяжелом стальном салазочном основании, доступно опциональное взрывозащищенное исполнение DW‑EX. Сбалансированно‑противоположная горизонтальная компоновка, низкооборотная конструкция тяжелого режима обеспечивает стабильную долговременную работу и большой ресурс эксплуатации. Диапазон мощности привода от 30 до 800 кВт, объемный расход сжимаемого газа от 1,5 до 60 Нм³/мин. Доступен привод от электродвигателя с прямым соединением, также реализована возможность привода от паровой турбины для решения задач технологического сжатия газов. Рама компрессора изготовлена из высокопрочного литой стали. Цилиндры выполняются из чугуна либо легированной стали; при работе с агрессивными средами устанавливается вставка из нержавеющей стали SS304/SS316L. Предусмотрено два варианта смазки: масляная смазка или полностью безмасляное исполнение с поршневыми и направляющими кольцами из PTFE. Основной способ охлаждения водяной, опционально воздушное охлаждение. Количество ступеней сжатия от 1 до 5 настраивается под технические требования заказчика. Взрывозащищенная модификация DW‑EX имеет класс защиты Ex d Ⅱ BT4 / Ex d Ⅱ CT4, предназначена для эксплуатации в опасных зонах Zone1 и Zone2, весь набор электрооборудования выполнен во взрывозащищенном исполнении. Комплект на салазках включает основной блок компрессора, межступенчатые холодильники, буферные емкости, маслогазовый сепаратор, блок предохранительных клапанов, входные и выходные фильтры, полный комплект технологических трубопроводов и арматуры, локальные измерительные приборы. Оборудование проходит полную сборку и гидравлические испытания на заводе‑изготовителя, что значительно сокращает объем монтажных операций на объекте. Система управления: локальная панель приборов, опционально стандартный или взрывозащищенный автоматический шкаф PLC. Встроены блокировочные защиты по давлению, температуре, давлению смазочного масла, вибрации и температуре подшипников, реализована звуко‑световая аварийная сигнализация и система аварийного останова. Дополнительно можно установить систему азотной продувки и детектор утечек газа. Технические характеристики: • Диапазон мощности: 30‑800 кВт • Объемный расход газа: 1,5‑60 Нм³/мин • Давление на входе: от атмосферного до 12 МПа (изб.) • Давление на выходе: 0,5‑32 МПа (изб.), ступени сжатия 1‑5 под заказ • Частота вращения: 200‑750 об/мин • Смазка: масляная / безмасляная (PTFE кольца) • Охлаждение: водяное (базовое), воздушное опционально Рабочие среды: воздух, азот, водород, аммиак, сжиженный углеводородный газ, природный газ, биогаз, СО₂, разнообразные технологические газы нефтехимической и углехимической отраслей. Сфера применения: крупные углехимические и солехимические комплексы, нефтеперерабатывающие предприятия, объекты водородной энергетики, химические промышленные парки. Компрессор может включаться в состав EPC‑проектов паротурбинных электростанций для тяжелых режимов повышения давления технологических газов. Дополнительные опции: комплект взрывозащиты DW‑EX, система азотной продувки, сигнализатор утечек газа, звукоизолирующий кожух, контейнерное исполнение, комплект запасных частей. Оборудование соответствует стандартам ISO9001, CE, ATEX, по требованию заказчика производится по нормативам API618. Мы предлагаем полный комплекс услуг: адаптация параметров под рабочие условия заказчика, проектирование, шеф‑монтаж, пусконаладочные работы, техническое сопровождение и послепродажное обслуживание. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
| Поле | Значение |
|---|---|
| Тип товара | Промышленный поршневой компрессор на салазочном основании |
| Модель | DW серия (опционально DW‑EX взрывозащищенное исполнение) |
| Тип компрессора | Горизонтальный возвратно‑поступательный, сбалансированно‑противоположный |
| Диапазон мощности | 30‑800 кВт |
| Производительность по газу | 1,5‑60 Нм³/мин |
| Исполнение смазки | Масляный / безмасляный PTFE |
| Взрывозащита | Ex d Ⅱ BT4 / Ex d Ⅱ CT4 (модификация DW‑EX) |
| Область применения | Углехимия, солехимия, нефтепереработка, водородная энергетика, EPC‑проекты ТЭЦ |
| Сертификаты | ISO9001, CE, ATEX, по запросу API618 |
| Страна‑производитель | Китай |

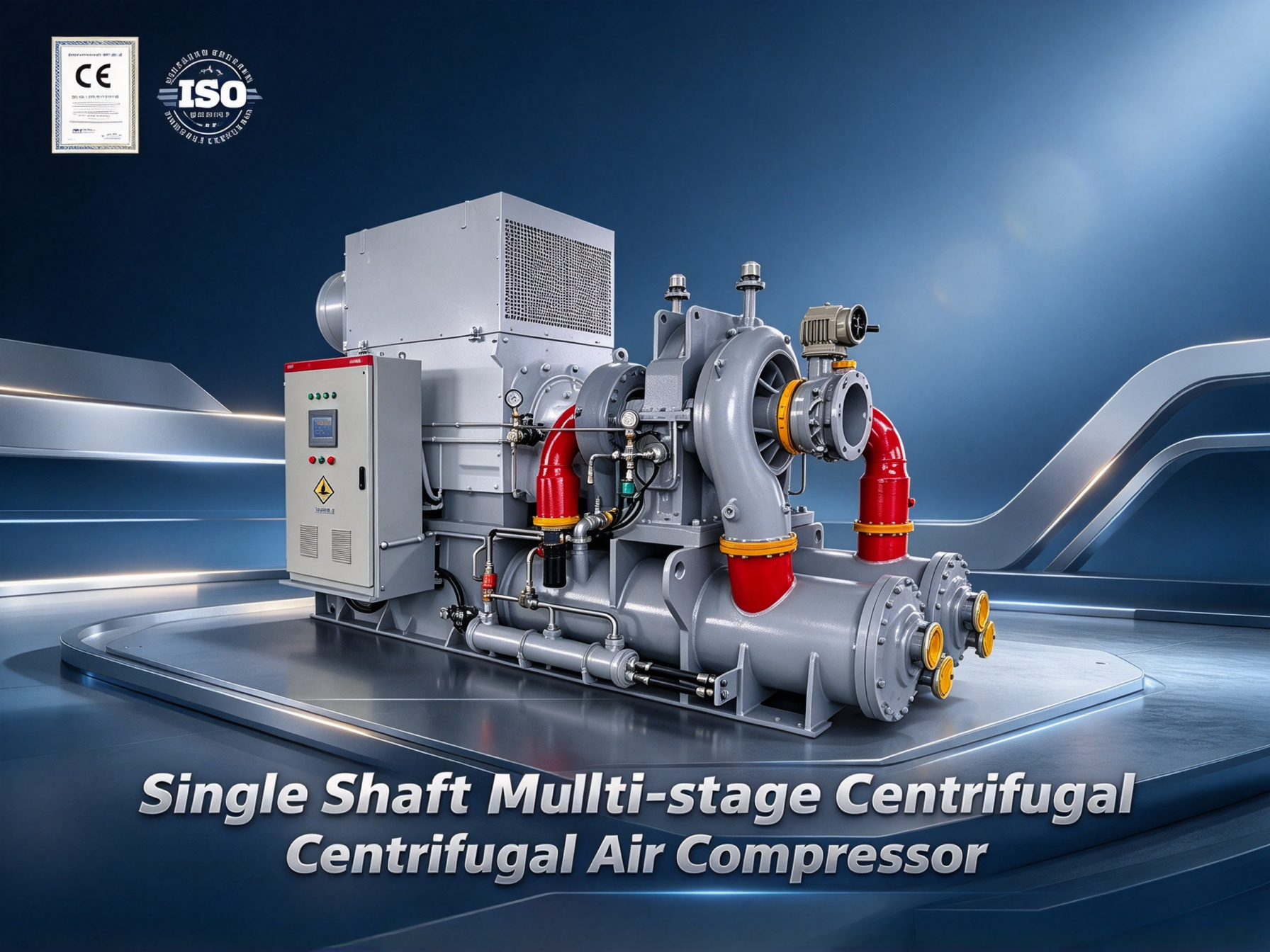

Одновальный многоступенчатый центробежный воздушный компрессор имеет цельнолитой корпус, рабочие колёса последовательно установлены на одном валу. Привод осуществляется прямым подключением высоковольтного электродвигателя. Рабочая среда: чистый технологический воздух. Диапазон расхода газа: 5000‑120000 Нм³/ч. Давление на выходе: 0,7‑4,2 МПа. Материалы ключевых узлов: • Корпус: чугун HT250 / сталь 16Mn • Рабочие колёса: высокопрочный алюминиевый сплав / легированная сталь, полностью фрезерованное исполнение Подшипниковый узел: сборка наклонно‑подшипниковых радиальных подшипников в комплексе с упорным подшипником. Система охлаждения: межступенчатые водяные охладители на базе кожухотрубчатых теплообменников. Технические характеристики: • Модель: Одновальный многоступенчатый центробежный воздушный компрессор • Тип: одновальный многоступенчатый центробежный, цельнолитой корпус, последовательное расположение колёс на одном валу • Привод: прямой привод высоковольтным электродвигателем • Рабочая среда: чистый технологический воздух • Расход воздуха: 5000‑120000 Нм³/ч • Выходное давление: 0,7‑4,2 МПа • Материал корпуса: HT250 / 16Mn • Материал колёс: высокопрочный алюминиевый сплав / легированная сталь, полностью фрезерованные • Подшипники: наклонно‑подшипниковые радиальные + упорный подшипник (сборка) • Охлаждение: межступенчатые водяные кожухотрубчатые теплообменники Сфера применения: крупные установки разделения воздуха, металлургические предприятия, химические производства, тепловые электростанции, снабжение технологическим воздухом фармацевтических процессов. Объем поставки: салазочное основание, система охлаждения, маслостанция смазки, интеллектуальный шкаф управления ПЛК, приборная система и система блокировок безопасности. Мы предоставляем полный комплекс услуг: адаптация параметров под требования заказчика, проектирование, техническое сопровождение и послепродажное обслуживание. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
Бренд Пратт энд Уитни Краткое описание Семейство двигателей PT6A — самый популярный двигатель в с...
Пункт Подробности Бренд General Electric (GE) Газовые турбины Техническая идентификация Наиме...
Свечи зажигания Autolite Copper Производитель: GE Aerospace Производитель: Autolite Модель: Autol...
Одноступенчатая противодавленческая паровая турбина типа B предназначена для промышленного привода вращающегося оборудования. Выполнена по схеме скоростной (Кертиса) импульсной ступени. Возможно исполнение агрегата на салазочном основании. Диапазон мощности 0,3‑6 МВт. Параметры пара: Давление входного пара 1,6‑4,5 МПа (изб.), температура входного пара 250‑480 °C; Давление выхлопа (противодавление) 0,2‑1,6 МПа (изб.). Конструкция ротора: составной ротор с горяче‑посаженным диском. Лопатки скоростной импульсной ступени. Материал главного вала: легированная сталь 30Cr2MoV. Материал рабочих лопаток: нержавеющие стали 1Cr13, 2Cr13. Номинальная частота вращения 3000 об/мин, диапазон регулирования частоты вращения изготавливается по требованию заказчика. Класс динамической балансировки G2,5. Допуски механической обработки IT5~IT6. Поверхностная обработка: пескоструйная очистка, антикоррозионная грунтовка и финишное лакокрасочное покрытие. Технические характеристики: • Номинальная мощность: 0,3‑6 МВт • Давление входного пара: 1,6‑4,5 МПа (изб.) • Температура входного пара: 250‑480 °C • Давление выхлопа: 0,2‑1,6 МПа (изб.) • Номинальная частота вращения: 3000 об/мин (регулируемый диапазон под заказ) • Класс динамической балансировки: G2,5 • Точность обработки: IT5~IT6 Сфера применения: привод вентиляторов, водяных насосов, компрессоров; механический привод оборудования химических, целлюлозно‑бумажных, сахарных производств. Объем поставки: корпус турбины, регулятор частоты вращения, масляная система, опорная рама. Муфта поставляется опционально. Сертификация ISO9001, CE. Мы предоставляем полный комплекс услуг: адаптация параметров под требования заказчика, техническое сопровождение. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
Таблица ключевых параметров газовой турбины Solar Turbines модели Saturn 20 Категория Пункт Де...
Таблица ключевых параметров газовой турбины Solar Turbines модели Titan 350 — 35 МВт Категория...
Бренд：Honeywell Aerospace Модель：TALIN Marine Inertial Navigation System (MINS) Краткое описани...
Безмасляный компрессор с водной смазкой серии Cu — экологически чистый сжатый воздух, устойчивость к коррозии и экстремальным температурам, идеально для фармацевтики и пищевой промышленности!
Таблица технических параметров поперечной пламенной трубки‑муфты газовой турбины Siemens SW501F ...
Газовая турбина 9E Марка и модель Тяжелая газовая турбина GE Vernova 9E (включая версии 9E.03/...
Механизм регулировки направляющих лопаток для TRT-подшипникового цилиндра (承缸) — узел, состоящий из регулировочного диска, кривошипных тяг и гидравлического сервопривода. Предназначен для синхронного поворота всех направляющих (статорных) лопаток с целью изменения угла установки. Гидропривод обеспечивает бесступенчатую регулировку в проектном диапазоне углов, позволяя оптимизировать расход и давление рабочего газа в зависимости от режима работы турбины. Регулировка угла поворота лопаток позволяет поддерживать стабильное давление газа на входе в агрегат в условиях изменения нагрузки или параметров доменной печи.
Пункт Подробности Бренд General Electric (GE) Газовые турбины Техническая идентификация Наиме...
Узел упорных вкладышей упорного подшипника паровой турбины представляет собой комплект наклонных сегментных вкладышей с опорным кольцом. Деталь предназначена для восприятия осевого усилия ротора и фиксации ротора в осевом направлении. Подходит для конденсационных, противодавленческих, отборных, отборно‑противодавленческих паровых турбин мощностью 0,3‑50 МВт, приводных промышленных турбин, а также ТРТ доменных газовых турбин. Узел монтируется внутри корпуса упорного подшипника. Упорный диск ротора размещается между рабочим и контррабочим кольцами упорных вкладышей. Смазка осуществляется под давлением; вращающийся упорный диск увлекает масло, формируя клинообразный гидродинамический масляный слой для компенсации прямых и обратных осевых нагрузок. Конструкция состоит из сегментных упорных вкладышей и опорного базового кольца. Доступны два исполнения: одноточечно‑наклонная система Мишел и выравнивающая система Кингсбери с планшайбами‑уравнителями. Количество рабочих вкладышей: 6‑12 шт, контррабочих вкладышей: 6‑12 шт. Основание вкладышей выполнено из стали 20# / 42CrMo, рабочая поверхность залита оловянным баббитом ZChSnSb11‑6. На обратной стороне вкладышей расположены опорные элементы, в базовом кольце выполнены установочные пазы, предусмотрены посадочные места для датчиков температуры RTD. В комплект поставки не входят упорный диск, внешний корпус подшипника и маслостанция смазки. Внутренний диаметр кольца вкладышей: 120‑520 мм, подбирается под внутренний размер упорного диска ротора. Внешний диаметр кольца вкладышей: 240‑680 мм, подбирается под внешний размер упорного диска. Радиальная ширина одного вкладыша: 60‑220 мм. Толщина баббитовой заливки: 1,0‑2,0 мм (толщина слоя меньше минимального осевого зазора между ротором и статором для обеспечения безопасности). Расчетный осевой зазор упорного подшипника: 0,25‑0,40 мм, выполняется по требованиям API612 и рабочим чертежам агрегата. Номинальная частота вращения: 3000 об/мин / 3600 об/мин. Допустимое максимальное удельное давление: ≤2,5 МПа. Условия смазки: турбинное масло LTSA32 / 46; давление подачи 0,08‑0,15 МПа; температура входящего масла 40‑45 °C; допустимая постоянная температура вкладышей ≤95 °C, порог срабатывания аварийной сигнализации 105 °C. Технология изготовления и контроль качества: вакуумная заливка баббита с диффузионным отжигом. Ультразвуковой UT‑контроль границы соединения баббита со стальным основанием, пенетрантный PT‑контроль для поиска трещин и пор. Разброс толщины всех вкладышей комплекта ≤0,015 мм. Проверка плоскостности и площади контакта опорных поверхностей; контакт по красной краске не менее 80 %. Поставляется пакет документации: протоколы заливки баббита, неразрушающего контроля и размерных измерений. Основные преимущества: двусторонний набор рабочих и контррабочих вкладышей воспринимает постоянное прямое осевое усилие и кратковременное обратное усилие при сбросе нагрузки. Наклонно‑опорная конструкция обеспечивает самоподстройку вкладышей для стабильного формирования масляного слоя. Система Кингсбери обеспечивает равномерное распределение нагрузки между всеми вкладышами. Допускается замена отдельного вкладыша без полной замены всего комплекта. Имеются готовые посадочные места для непрерывного контроля температуры вкладышей. Применяется для комплектации новых агрегатов, капитального ремонта подшипников и модернизации упорных подшипников. Объем поставки: полный узел упорных вкладышей: базовое опорное кольцо, полный комплект рабочих и контррабочих упорных вкладышей, опорные элементы / планшайбы‑уравнители. Возможно OEM‑изготовление по чертежам или по результатам 3D‑скана старой детали. Упорный диск, внешний корпус подшипника и система смазки не входят в комплект поставки. Дополнительные опции: исполнение Мишел / Кингсбери, комплект платиновых датчиков температуры RTD, реинжиниринг по 3D‑скану, отдельные запасные упорные вкладыши. По запросу предоставляются сертификаты материалов, протоколы UT/PT‑контроля, отчеты размерного контроля и расчет упорного подшипника. Оборудование соответствует стандартам ISO9001, CE; проектирование выполняется согласно нормам GB/T, API612. Мы предоставляем полный комплекс услуг: адаптация параметров под требования заказчика, техническое сопровождение. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
Пункт Подробности Бренд General Electric (GE) Газовые турбины Техническая идентификация Наиме...
Инерциальная измерительная единица HG5700 Пункт Детали Наименование продукта Инерциальная из...
