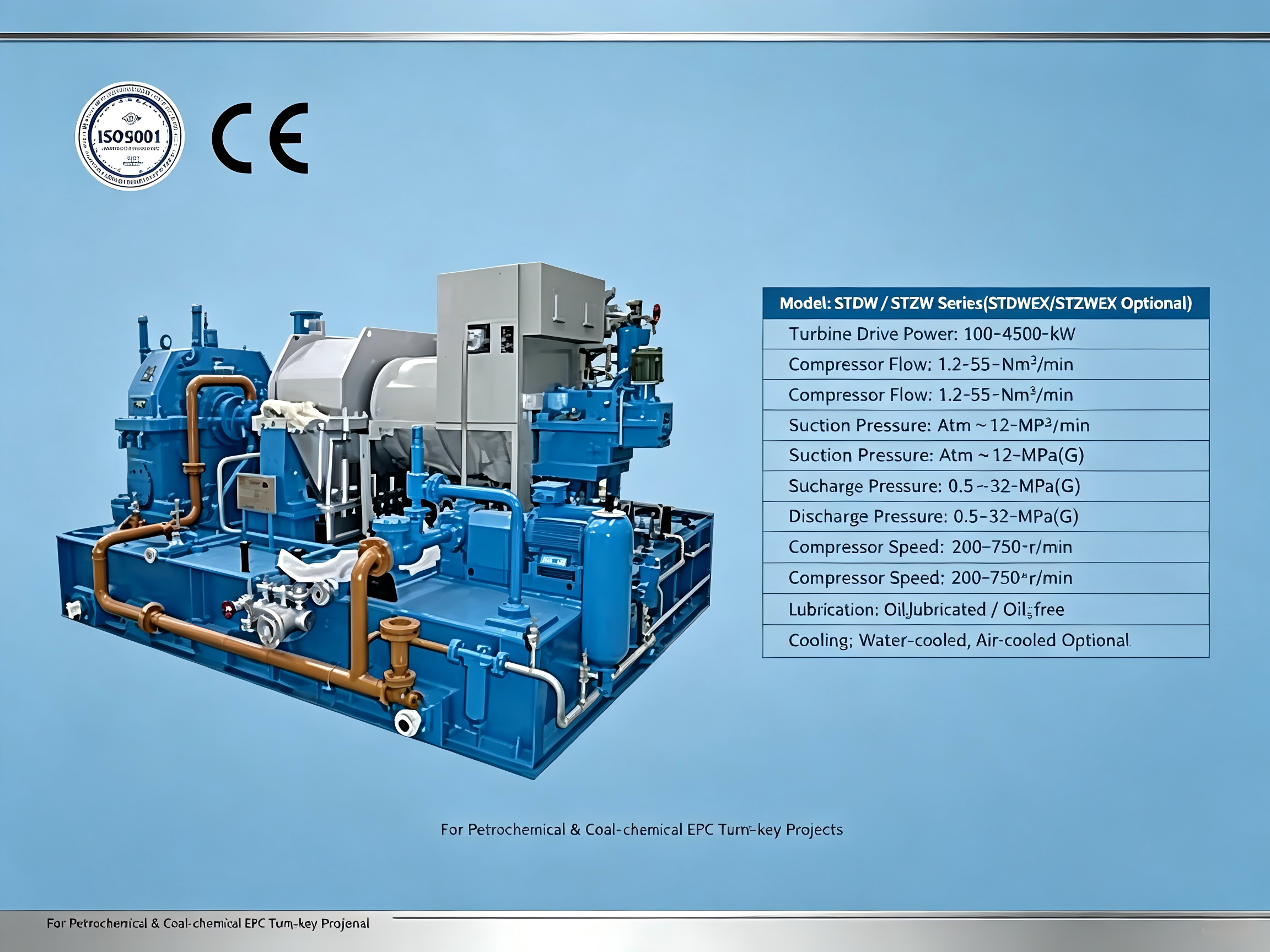

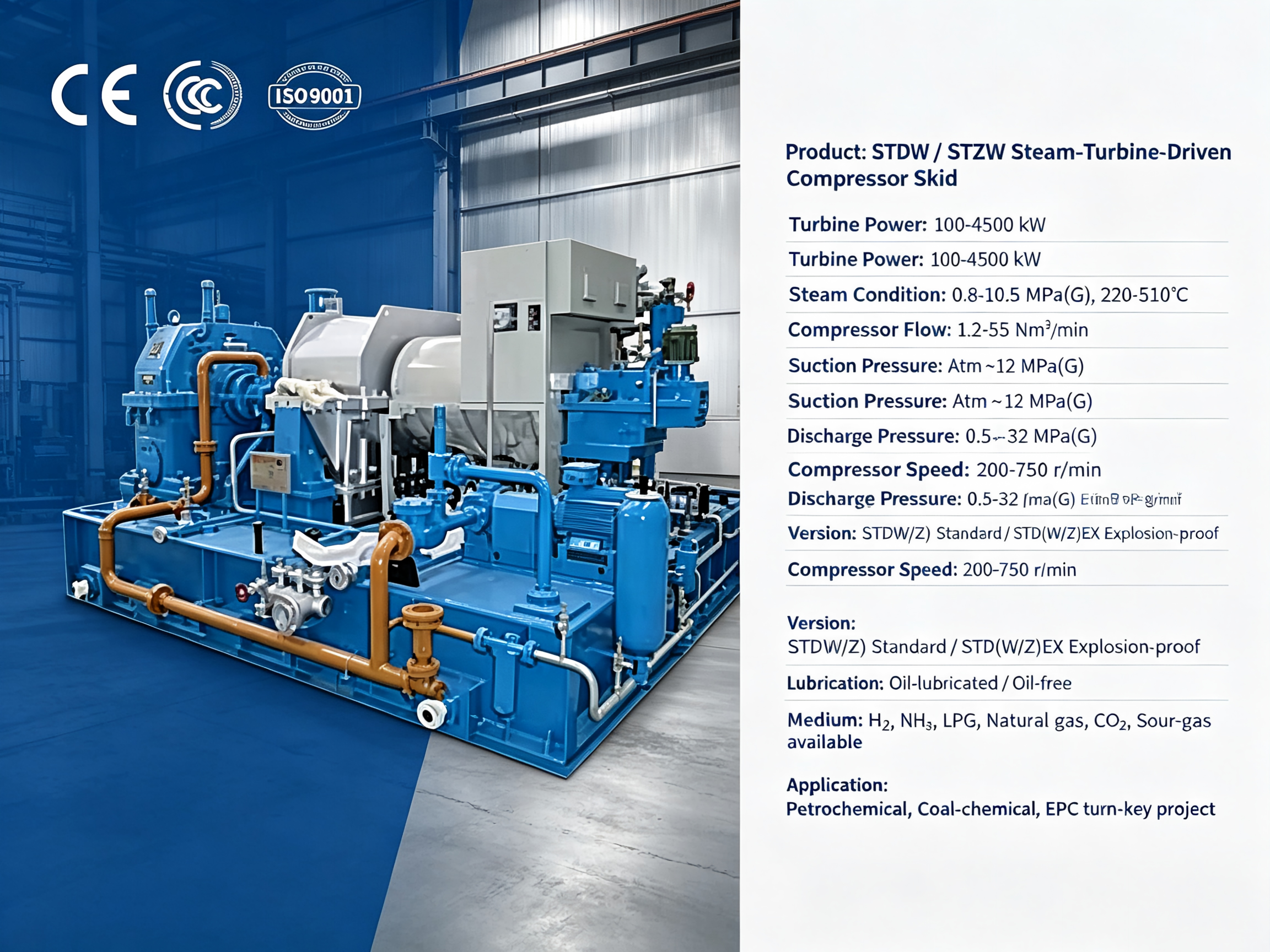

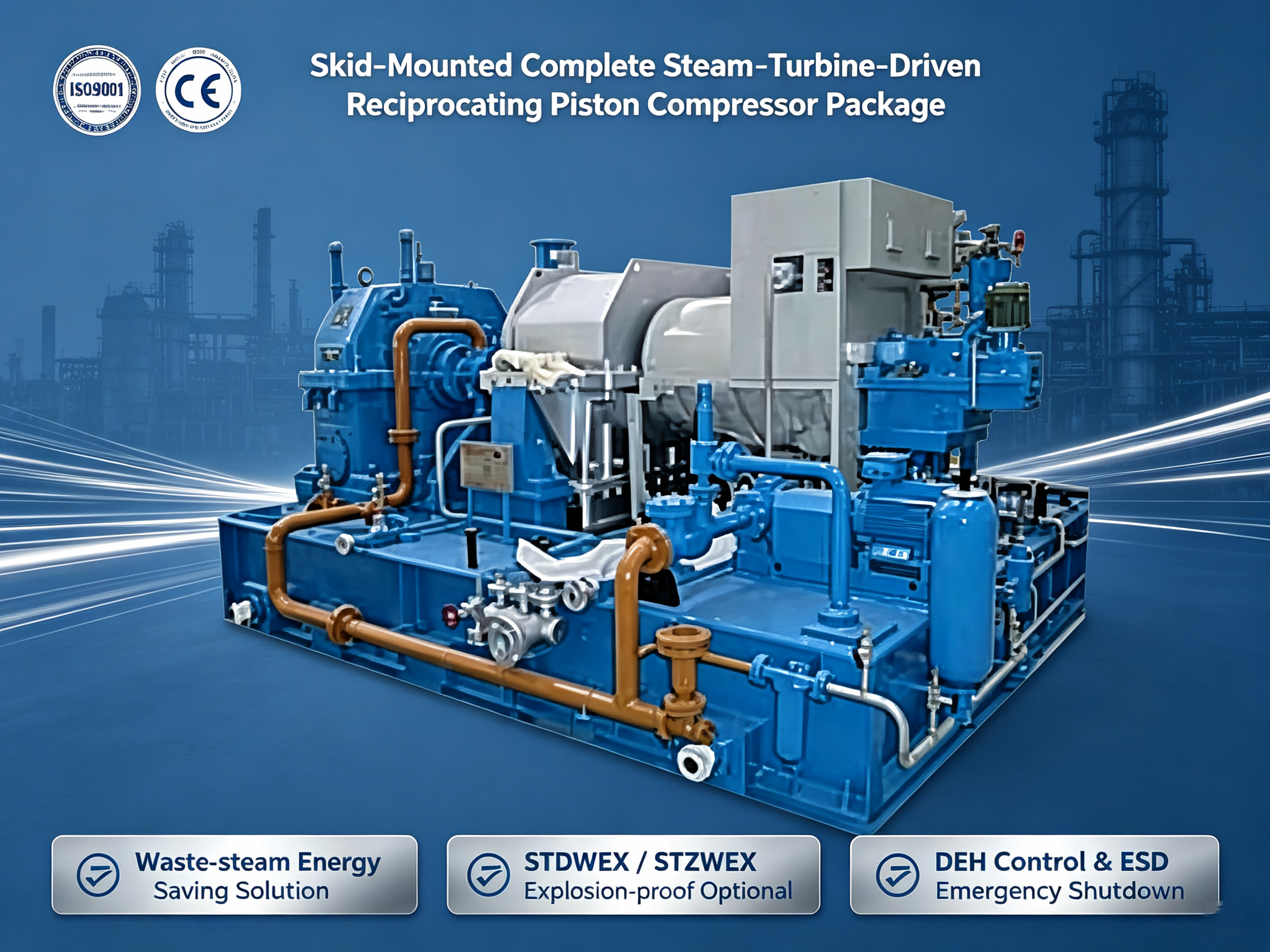

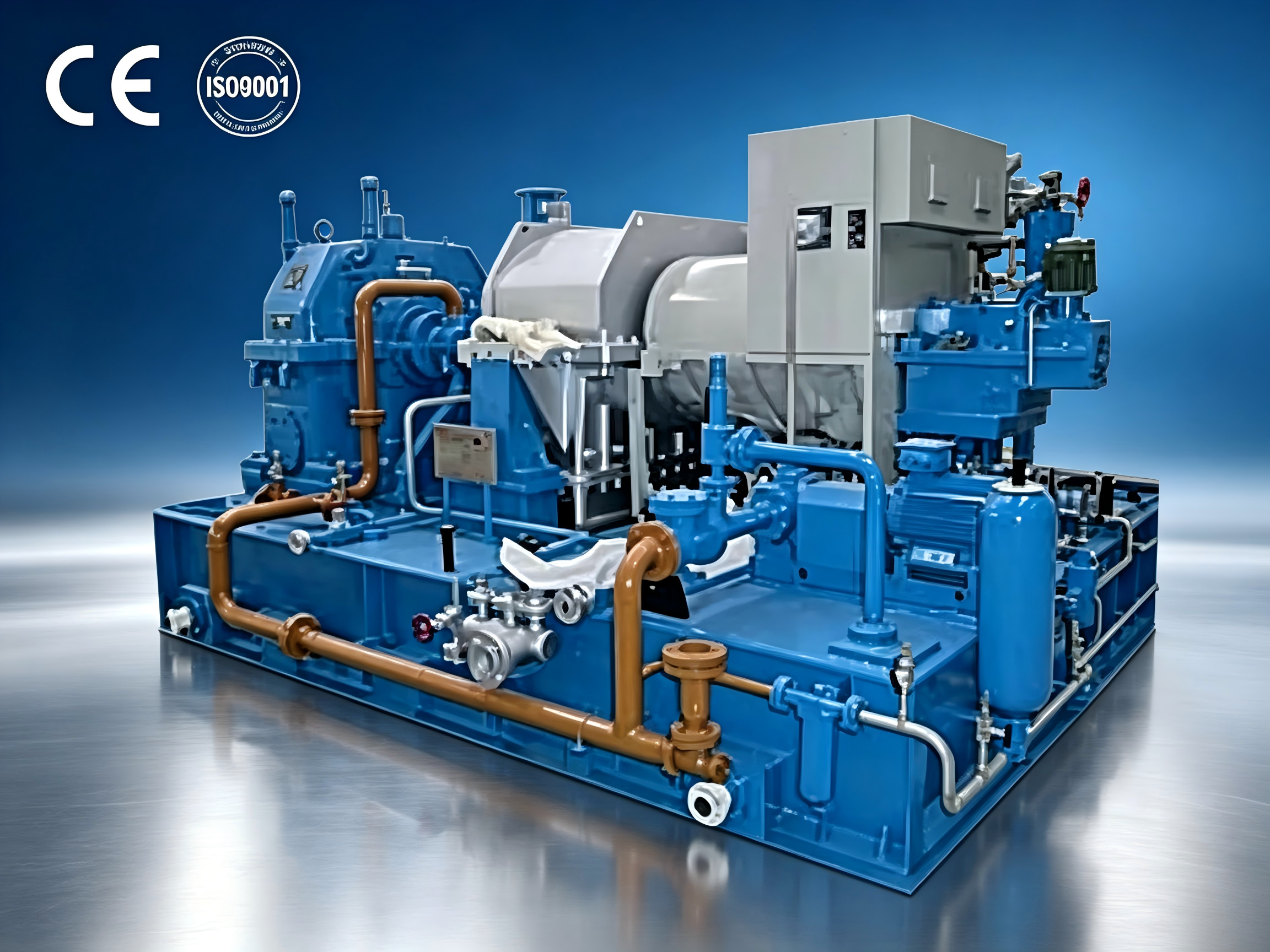

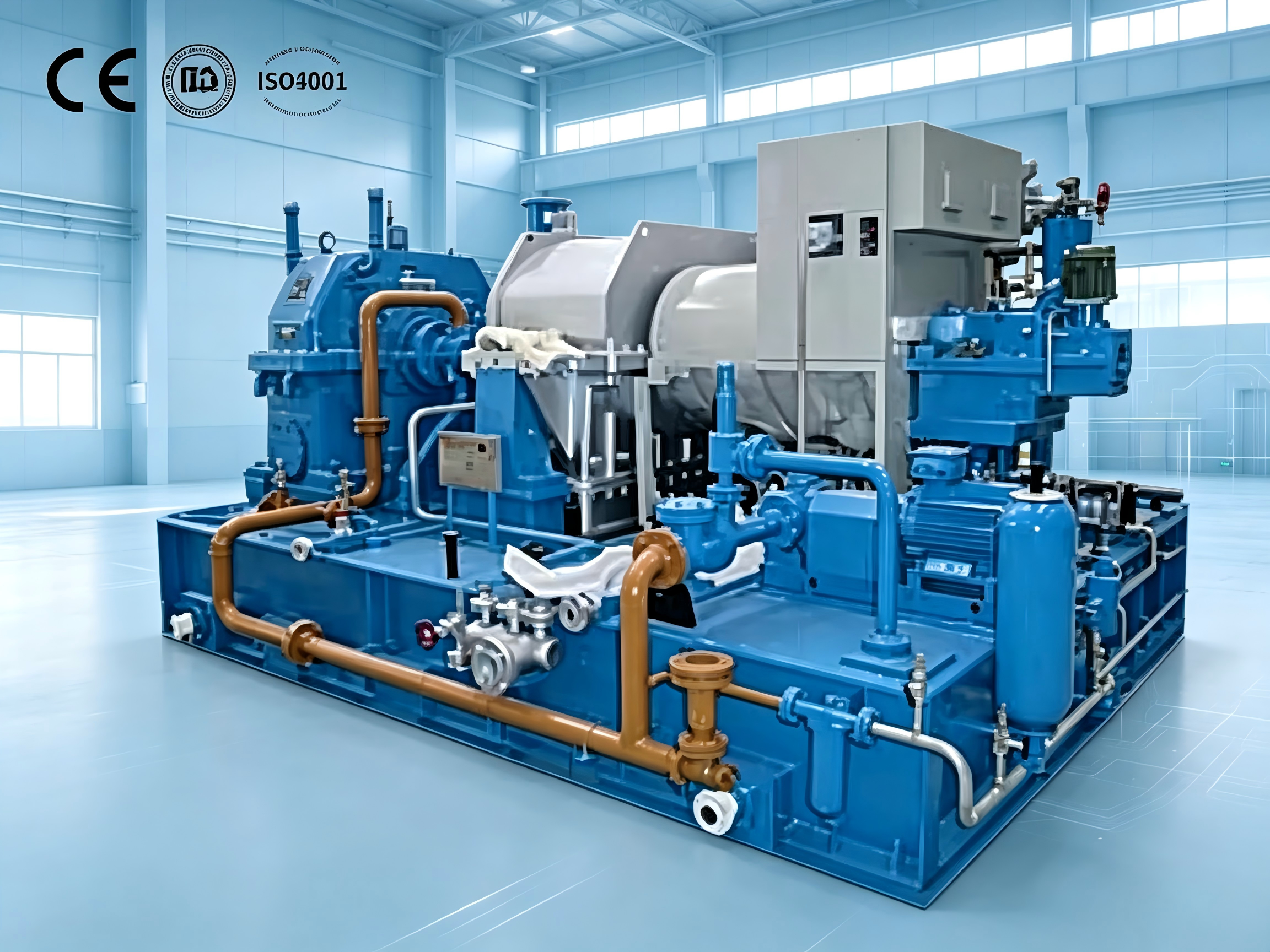

Полностью комплектное оборудование STDW / STZW на тяжелом стальном салазочном основании: поршневой компрессор с приводом от промышленной паровой турбины. Модификация STDW‑ горизонтальное исполнение компрессора, STZW‑ вертикальное исполнение. Доступно опциональное взрывозащищенное исполнение STDWEX / STZWEX для опасных производственных зон. Диапазон мощности привода от паровой турбины составляет 100‑4500 кВт. Параметры пара на входе: давление 0,8‑10,5 МПа (изб.), температура 220‑510 °C, конструкция турбины выполняется по требованию заказчика в противодавленческом или конденсационном варианте. Производительность компрессора по газу 1,2‑55 Нм³/мин. Частота вращения ротора турбины номинально 3000 об/мин, через редуктор передается на компрессор до рабочей частоты 200‑750 об/мин. В качестве передачи используется упругая муфта, возможно выполнение расчета крутильных колебаний для исключения резонанса валопровода. Ротор турбины изготовлен из стали 25Cr2Ni4MoV, лопатки из 17‑4PH / 2Cr13. Цилиндры компрессора из чугуна или легированной стали; для агрессивных сред вставка из нержавеющей стали SS304/SS316L. Доступно масляное или полностью безмасляное исполнение с поршневыми и направляющими кольцами PTFE. Основное охлаждение водяное, воздушное‑ опционально. Взрывозащищенная модификация имеет класс Ex d Ⅱ BT4 / Ex d Ⅱ CT4, подходит для зон Zone1 и Zone2, применяется полный набор взрывозащищенного электрооборудования и искробезопасных измерительных приборов. В состав комплекта на салазках входит: паровая турбина, редуктор, поршневой компрессор, маслостанция турбины, система принудительной смазки компрессора, межступенчатые холодильники, буферные емкости, маслогазовый сепаратор, предохранительные и технологические клапаны, вся трубопроводная обвязка внутри салазок, локальные приборы, стандартный или взрывозащищенный шкаф PLC. Оборудование полностью собирается, обвязывается трубопроводами и проходит гидравлические испытания на заводе‑изготовителя. В комплект поставки не входят внешние паровые, технологические и коммунальные трубопроводы за пределами салазок. Система управления включает цифровую электрогидравлическую систему DEH для паровой турбины. Реализованы блокировочные защиты компрессора по давлению, температуре, давлению масла, вибрации, смещению вала и нагрузке штока поршня, система аварийного останова ESD, звуко‑световая сигнализация аварий и отключения по неисправностям. Поддерживается обмен данными с системой DCS предприятия. Для взрывозащищенной версии используются искробезопасные датчики и взрывозащищенный шкаф управления. Технические характеристики: • Мощность привода от турбины: 100‑4500 кВт • Давление пара на входе: 0,8‑10,5 МПа (изб.) • Температура пара на входе: 220‑510 °C • Производительность компрессора: 1,2‑55 Нм³/мин • Давление всасывания: от атмосферного до 12 МПа (изб.) • Давление нагнетания: 0,5‑32 МПа (изб.), ступени сжатия 1‑5 под заказ • Частота вращения турбины 3000 об/мин, компрессора 200‑750 об/мин • Смазка: масляная / безмасляная (PTFE кольца) • Охлаждение: водяное базовое, воздушное опционально Рабочие среды: водород, аммиак, сжиженный углеводородный газ, природный газ, технологические газы углехимии, СО₂ и другие газы; по запросу антисероводородное исполнение для сред с содержанием H₂S. Сфера применения: крупные установки нефтехимии, углехимии, солехимии. Комплекс позволяет утилизировать избыточный пар предприятия, заменяя привод мощным электродвигателем. Оборудование включается в состав EPC‑проектов, оптимально для непрерывных тяжелых режимов при наличии пара и ограниченных мощностей электроснабжения. Дополнительные опции: система азотной продувки, детектор утечек горючих газов, звукоизолирующий кожух, контейнерное исполнение, комплект запасных частей OEM, услуги шеф‑монтажа и пусконаладки, отчет по расчету крутильных колебаний. Оборудование соответствует стандартам ISO9001, CE, ATEX, по требованию заказчика изготавливается по нормам API611 и API618. Мы предоставляем полный комплекс услуг: адаптация параметров под условия заказчика, проектирование, шеф‑монтаж, пусконаладочные работы, техническое сопровождение и послепродажное обслуживание. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
| Поле | Значение |
|---|---|
| Тип товара | Компрессорный комплект на салазках с приводом от паровой турбины |
| Модель | STDW / STZW (опционально STDWEX / STZWEX взрывозащищенное исполнение) |
| Тип привода | Паровая турбина + редуктор, привод поршневого компрессора |
| Диапазон мощности привода | 100‑4500 кВт |
| Производительность компрессора | 1,2‑55 Нм³/мин |
| Взрывозащита | Ex d Ⅱ BT4 / Ex d Ⅱ CT4 (EX‑модификация) |
| Область применения | Нефтехимия, углехимия, солехимия, EPC‑проекты, утилизация избыточного пара |
| Сертификаты | ISO9001, CE, ATEX, по запросу API611, API618 |
| Страна‑производитель | Китай |
