Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип агрегата | Осецентробежный компрессорный агрегат для УРВ 100 000 Нм³/ч |
| Оборудование | Крупнотоннажная установка разделения воздуха 100 000 Нм³/ч |
| Рабочая среда | Воздух |
| Расход на входе | ~500 000 Нм³/ч |
| Давление на входе | 0,098 МПа(а) (регулируется под местные условия) |
| Давление на выходе | 0,60–0,62 МПа(а) |
| Степень сжатия | ~6,1–6,3 |
| Конструкция | Осевая часть (6–8 ступеней, 3H высокоэффективный профиль) + центробежная часть (1–2 ступени) в соосной компоновке |
| Номинальная частота вращения | 4 800–5 200 об/мин |
| Политропный КПД | ≥89% |
| Мощность на валу | ~38–42 МВт |
| Система регулирования | Поворотные направляющие лопатки (VSV) по всем ступеням + рециркуляционная защита от помпажа |
| Тип подшипников | Радиальные подшипники с наклонными колодками + упорный подшипник с принудительной смазкой |
| Привод | Прямой привод от промышленной паровой турбины (или электродвигатель + повышающий редуктор) |
Конструктивные особенности
| Элемент | Описание |
|---|---|
| Композитная структура | Соосное объединение осевых и центробежных ступеней сочетает высокую производительность осевого компрессора с высоким давлением центробежного |
| Осевая часть | 6–8 ступеней с высокоэффективными профилями 3H для оптимальной аэродинамической эффективности |
| Центробежная часть | 1–2 ступени, обеспечивающие финальный подъем давления со стабильными характеристиками |
| Поворотные направляющие лопатки (VSV) | Регулируемые по всем ступеням для работы в широком диапазоне нагрузок и оптимизации КПД при различных режимах |
| Противопомпажная система | Передовая рециркуляционная защита предотвращает помпаж, обеспечивая безопасную и стабильную работу |
| Подшипниковая система | Радиальные подшипники с наклонными колодками и упорный подшипник с принудительной смазкой — высокая стабильность ротора и длительный срок службы |
| Варианты привода | Гибкие конфигурации: прямой привод от паровой турбины или электродвигатель с повышающим редуктором |
Основные преимущества
Высокий КПД — политропный КПД ≥89%, достигнутый благодаря современным профилям 3H в осевой части и оптимизированной центробежной ступени.
Компактная компоновка — соосная композитная конфигурация сокращает занимаемую площадь по сравнению с раздельными осевым и центробежным агрегатами.
Меньше ступеней — выше надежность — сокращенное количество компонентов снижает требования к обслуживанию и увеличивает межремонтный интервал.
Значительная экономия энергии — годовая экономия электроэнергии до 6 млн кВт·ч по сравнению с традиционными компрессорными решениями.
Широкий рабочий диапазон — регулирование VSV по всем ступеням обеспечивает стабильную работу в широком диапазоне нагрузок, адаптируясь к колебаниям потребностей производства.
Длительная непрерывная эксплуатация — спроектирован для жестких требований установок разделения воздуха, обеспечивая бесперебойную работу в течение длительных периодов.
Гибкая конфигурация привода — совместимость с прямым приводом от паровой турбины или схемой электродвигатель + редуктор.
Области применения
Крупнотоннажные установки разделения воздуха — основное сжатие воздуха для кислородных производств производительностью 100 000 Нм³/ч.
Металлургическая промышленность — подача кислорода для обогащения доменного дутья и сталеплавильных процессов.
Химическая и нефтехимическая промышленность — сжатие воздуха для химического синтеза и процессов окисления.
Углехимическая промышленность — подача воздуха для газификации угля и других процессов высокого давления.
Кто наши клиенты
Промышленные газовые компании — крупнотоннажные производства кислорода и азота.
Металлургические комбинаты — собственное производство кислорода для нужд сталеплавильного производства.
EPC-подрядчики — компании, реализующие крупные проекты установок разделения воздуха.
Химические и нефтехимические заводы — предприятия, использующие сжатый воздух в технологических процессах.
Почему клиенты выбирают нас
Проверенная технология — основана на зрелой технологии осецентробежного сжатия с мировыми референциями.
Энергоэффективность — политропный КПД ≥89%, годовая экономия до 6 млн кВт·ч.
Высокая надежность — меньше ступеней, надежная подшипниковая система и современная защита от помпажа обеспечивают длительную безаварийную работу.
Компактная компоновка — соосная конфигурация экономит пространство в цехах.
Гибкая интеграция — совместимость с различными вариантами привода под вашу инфраструктуру.
Соответствие стандартам — проектирование и изготовление по международным нормам.
Сертификация и соответствие
Компрессорные агрегаты разрабатываются и производятся в соответствии с международными стандартами, включая:
ASME / PED (оборудование, работающее под давлением)
ISO 9001 (система менеджмента качества)
Сертификация EAC для рынков ЕАЭС (Россия, Казахстан, Беларусь и др.)
Все агрегаты проходят комплексные заводские испытания перед отгрузкой.
Получить коммерческое предложение
Для получения подробной технической документации, индивидуальной инженерной поддержки или запроса цен, пожалуйста, свяжитесь с нашей службой продаж.
| Элемент | Рекомендация |
|---|---|
| H1 | Осецентробежный воздушный компрессор для УРВ 100 000 Нм³/ч — КПД ≥89% |
| Meta Title | Осецентробежный компрессор 100 000 Нм³/ч для установок разделения воздуха |
| Meta Description | Осецентробежный компрессор для ВРУ 100 тыс. Нм³/ч. Расход 500 тыс. Нм³/ч, КПД ≥89%, VSV, экономия до 6 млн кВт·ч/год. Сертификат EAC. Запросить цену. |
| Ключевые слова | осецентробежный компрессор, воздушный компрессор для ВРУ, компрессор 100 000 Нм³/ч |
| Длинные ключи | компрессор для установки разделения воздуха, осецентробежный компрессор большой производительности |
| URL | /ru/products/axial-centrifugal-air-compressor-100000-nm3h |
Осецентробежный компрессор для ВРУ 100 тыс. Нм³/ч
КПД ≥89%, экономия до 6 млн кВт·ч
Осецентробежный компрессор для ВРУ 100 тыс. Нм³/ч. VSV, КПД ≥89%, годовая экономия до 6 млн кВт·ч. Запросите КП!
| Тип | Ключевые слова |
|---|---|
| Основные | осецентробежный компрессор, компрессор для ВРУ, воздушный компрессор |
| С длинным хвостом | компрессор для установки разделения воздуха 100000, осецентробежный компрессор производительность |
| Отраслевые | компрессор для кислородной станции, турбокомпрессор для ВРУ, компрессор для металлургии |

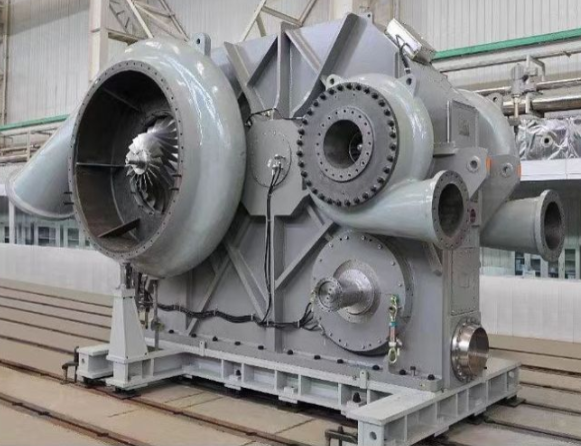

Осецентробежный компрессорный агрегат — это высокопроизводительное компрессорное решение большой производительности, специально разработанное для установок разделения воздуха (УРВ) производительностью 100 000 Нм³/ч в крупнотоннажных производствах кислорода. Данный компрессор объединяет осевые и центробежные ступени сжатия в соосной компоновке, обеспечивая исключительную эффективность и надежность для непрерывной длительной промышленной эксплуатации. С расходом на входе около 500 000 Нм³/ч, давлением на выходе 0,60–0,62 МПа(а) и степенью сжатия около 6,1–6,3 данный агрегат идеально подходит для самых требовательных применений в металлургической, химической и нефтехимической промышленности.
