Турбогенераторная установка типа C — однокорпусная многоступенчатая активная отборно‑конденсационная паровая турбина с регулируемым производственным отбором пара. Агрегат предназначен для комбинированного производства тепла и электроэнергии: одновременно генерирует электрическую мощность и выдает стабильный технологический пар промышленным потребителям. Диапазон мощности 0,5‑50 МВт.
Номинальная частота вращения: 3000 об/мин (50 Гц), опционально 3600 об/мин (60 Гц).
Параметры свежего пара: давление на входе 1,0‑8,83 МПа (изб.), температура 280‑535 °C.
Давление регулируемого отбора пара: 0,4‑2,5 МПа (изб.), настраивается по рабочим условиям заказчика.
Давление выхлопа: 4‑10 кПа, режим конденсационного вакуума.
Выходное напряжение генератора: 400 В / 6 кВ / 10,5 кВ, изготавливается по требованию заказчика.
Система управления: цифровое электрогидравлическое управление DEH, система противоаварийной защиты ETS для экстренного отключения, реализована автоматическая регулировка давления отбираемого пара.
Материалы узлов:
• Ротор: легированная сталь 30Cr2MoV
• Корпус турбины: литая сталь
• Рабочие и статорные лопатки: нержавеющие стали 1Cr13 / 2Cr13
Внутренний КПД турбины: 77‑85 %.
Гарантийные обязательства: 12 месяцев на весь агрегат, 24 месяца на ключевые детали ротора.
Технические характеристики:
• Номинальная мощность: 0,5‑50 МВт
• Частота вращения: 3000 об/мин (50 Гц), опционально 3600 об/мин (60 Гц)
• Входное давление пара: 1,0‑8,83 МПа
• Входная температура пара: 280‑535 °C
• Давление регулируемого отбора: 0,4‑2,5 МПа под условия заказчика
• Давление выхлопа: 4‑10 кПа (вакуум конденсации)
• Выходное напряжение генератора: 400 В / 6 кВ / 10,5 кВ (под заказ)
• Внутренний КПД: 77‑85 %
Сфера применения: проекты ТЭЦ химических, целлюлозно‑бумажных, сахарных и строительных предприятий, утилизация отходного тепла, одновременное обеспечение производства технологическим паром и электроэнергией.
Опциональные комплектующие: салазочное основание, система вибромониторинга, конденсатор, дренажная система, установка онлайн‑очистки турбинного масла.
Сертификация CE, ISO9001.
Мы предоставляем полный комплекс услуг: адаптация параметров под требования заказчика, проектирование, техническое сопровождение и послепродажное обслуживание.
Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
| Поле | Значение |
|---|---|
| Тип товара | Турбогенераторная установка, отборно‑конденсационная паровая турбина для ТЭЦ |
| Модель | Тип C, однокорпусная многоступенчатая активная с регулируемым отбором |
| Тип агрегата | Отборно‑конденсационный турбогенератор, DEH+ETS, автоматика давления отбора |
| Диапазон мощности | 0,5‑50 МВт |
| Параметры пара | Вход 1,0‑8,83 МПа, 280‑535 °C; отбор 0,4‑2,5 МПа; выхлоп 4‑10 кПа вакуум |
| Частота вращения | 3000 об/мин (50 Гц), опц.3600 об/мин (60 Гц) |
| Выходное напряжение генератора | 400 В / 6 кВ / 10,5 кВ под заказ |
| Материал | Ротор 30Cr2MoV; корпус литая сталь; лопатки 1Cr13,2Cr13 |
| Внутренний КПД турбины | 77‑85 % |
| Гарантия | 12 мес. весь агрегат; 24 мес. ключевые детали ротора |
| Применение | ТЭЦ химия, целлюлозно‑бумажная, сахарная, стройматериалы, утилизация отходного тепла |
| Сертификаты | CE, ISO9001 |
| Страна‑производитель | Китай |
Тип товара EPC‑проект тепловой электростанции под ключ Поддерживаемые модели турбин N3, B3, B6, B7.5, C‑тип, H60, CM90, CD60 Диапазон мощности объекта 0,5‑35 МВт Виды контракта Полный EPC под ключ, EP, PC, субподряд монтажа и пусконаладки Область применения Утилизация отходного тепла, когенерация, биомассовые электростанции, собственные промышленные ТЭС Сертификаты ISO9001, CE Страна‑производитель Китай
Бренд Honeywell Aerospace Краткое описание Первый двигатель TFE731 был сертифицирован в 1972 году...
Пункт Подробности Бренд General Electric (GE) Газовые турбины Модель и артикул Модель: Компле...
Таблица технических параметров газовой турбины Siemens SGT6-2000E Категория Пункт Детал...
Промышленный вертикальный возвратно‑поступательный поршневой компрессор моделей ZWEX / VWEX поставляется как готовый комплект на интегрированном стальном салазочном основании с полным взрывозащищенным исполнением. Оборудование предназначено для сжатия воспламеняющихся и взрывоопасных технологических газов на опасных производственных участках. Диапазон мощности привода составляет от 5,5 до 350 кВт, объемный расход газа от 0,2 до 20 Нм³/мин. Возможен привод от взрывозащищенного электродвигателя с прямым соединением, также поддерживается привод от паровой турбины для технологических циклов повышения давления газа. Класс взрывозащиты Ex d Ⅱ BT4 / Ex d Ⅱ CT4, оборудование подходит для эксплуатации в опасных зонах Zone1 и Zone2. Все электрические компоненты: двигатель, шкаф управления, датчики, коробки выводов выполнены во взрывозащищенном исполнении. Цилиндры изготавливаются из чугуна или легированной стали; при работе с агрессивными газами устанавливается вставка из нержавеющей стали SS304/SS316L. Доступны два варианта смазки: масляная смазка или полностью безмасляное исполнение с поршневыми и направляющими кольцами из PTFE. Основной режим охлаждения водяной, опционально воздушное охлаждение. Частота вращения ротора 300‑980 об/мин, количество ступеней сжатия от 1 до 4 настраивается под требования заказчика. Комплект на салазках включает основной блок компрессора, взрывозащищенный шкаф управления PLC, послехолодильник, буферную емкость, маслогазовый сепаратор, блок предохранительных клапанов, входные и выходные фильтры, полный набор трубопроводов и арматуры, локальные взрывозащищенные измерительные приборы. Агрегат полностью собирается и проверяется на заводе‑изготовителя, что значительно снижает объем монтажных работ на месте эксплуатации. Система управления построена на базе взрывозащищенного автоматического шкафа PLC. Реализованы блокировочные защиты по давлению, температуре, давлению смазочного масла, вибрации и перегреву выхлопа газа. Имеется звуко‑световая аварийная сигнализация и система аварийного останова, применяются искробезопасные датчики. Опционально доступна система азотной продувки. Технические характеристики: • Диапазон мощности: 5,5‑350 кВт • Объемный расход газа: 0,2‑20 Нм³/мин • Давление на входе: от атмосферного до 10 МПа (изб.) • Давление на выходе: 0,4‑25 МПа (изб.), ступени сжатия 1‑4 под заказ • Частота вращения: 300‑980 об/мин • Смазка: масляная / безмасляная (PTFE‑кольца) • Охлаждение: водяное (основное), воздушное опционально • Класс взрывозащиты: Ex d Ⅱ BT4 / Ex d Ⅱ CT4 Рабочие среды: водород, аммиак, биогаз, сжиженный углеводородный газ, природный газ, технологические газы углехимической отрасли, диоксид углерода и другие воспламеняющиеся промышленные газы. Сфера применения: углехимические, солехимические и нефтехимические комплексы, объекты водородной энергетики, опасные зоны химических промышленных парков. Компрессор может включаться в комплект поставки EPC‑проектов паротурбинных электростанций. Дополнительные опции: система азотной продувки, детектор утечек газа со звуковой сигнализацией, звукоизолирующий кожух, контейнерное исполнение, комплект запасных частей. Оборудование соответствует стандартам ISO9001, CE, ATEX; по запросу заказчика изготовление по нормативам API618. Мы предоставляем полный комплекс услуг: адаптация параметров под рабочие условия, проектирование, шеф‑монтаж, пусконаладочные работы, техническое сопровождение и послепродажное обслуживание. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
Пункт Детали Наименование продукта Трехосевой магнитометр HMC2003 Бренд Honeywell Aerospace ...
Пункт Детали Наименование продукта Турбинная сопловая решетка 2-й ступени НД двигателя TFE-731 ...
Турбоустановка TRT — агрегат для рекуперации энергии газа доменной печи. Основной узел — осевая турбоустановка с регулируемыми статорными лопастями (опционально регулируемые рабочие лопасти), поставляется в виде полнокомплектной установки на салазочной раме. Рабочая среда: доменный газ — под давлением отходной газ с содержанием пыли. Диапазон расхода газа: 60000‑600000 Нм³/ч. Давление на входе: 0,12‑0,32 МПа. Выходная электрическая мощность: 2‑50 МВт. Материалы ключевых узлов: • Корпус установки: сталь Q235‑B / 16Mn • Лопасти: износо‑ и жаропрочная легированная сталь с износостойким защитным покрытием Подшипниковый узел: сборка наклонно‑подшипниковых радиальных подшипников в комплексе с упорным подшипником. Вспомогательное оборудование в комплекте: входной дисковый клапан, быстродействующий отсечной клапан, поворотное устройство прокрутки ротора, маслостанция смазки, система автоматического управления, вспомогательное оборудование для очистки от пыли. Принцип работы установки: рекуперация энергии давления и тепловой энергии доменного газа для привода генератора электрической энергии, без дополнительного расхода топлива. Технические характеристики: • Модель: Турбоустановка для рекуперации энергии газа доменной печи TRT • Тип: осевая турбоустановка, регулируемые статорные лопасти, салазочная полнокомплектная комплектация • Рабочая среда: доменный газ, под давлением отходной газ с примесью пыли • Расход газа: 60000‑600000 Нм³/ч • Входное давление: 0,12‑0,32 МПа • Выходная мощность: 2‑50 МВт • Материал корпуса: Q235‑B / 16Mn • Материал лопастей: износо‑жаропрочная легированная сталь с износостойким покрытием • Подшипники: наклонно‑подшипниковые радиальные + упорный подшипник (сборка) • Вспомогательные системы: дисковый клапан на входе, быстродействующий отсечной клапан, прокрутка ротора, маслостанция, автоматическое управление, оборудование для очистки от пыли Сфера применения: сопутствующее оборудование металлургических доменных печей, энергетические станции рекуперации остаточной энергии. Мы предоставляем полный комплекс услуг: адаптация параметров под требования заказчика, проектирование, техническое сопровождение и послепродажное обслуживание. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
Пункт Детали Наименование продукта Высокотемпературные акселерометры энергетического типа QAT и...
Пункт Подробности Бренд General Electric (GE) Газовые турбины Модель и артикул детали Комплек...
Пункт Подробности Бренд General Electric (GE) Газовые турбины Техническая идентификация Наиме...

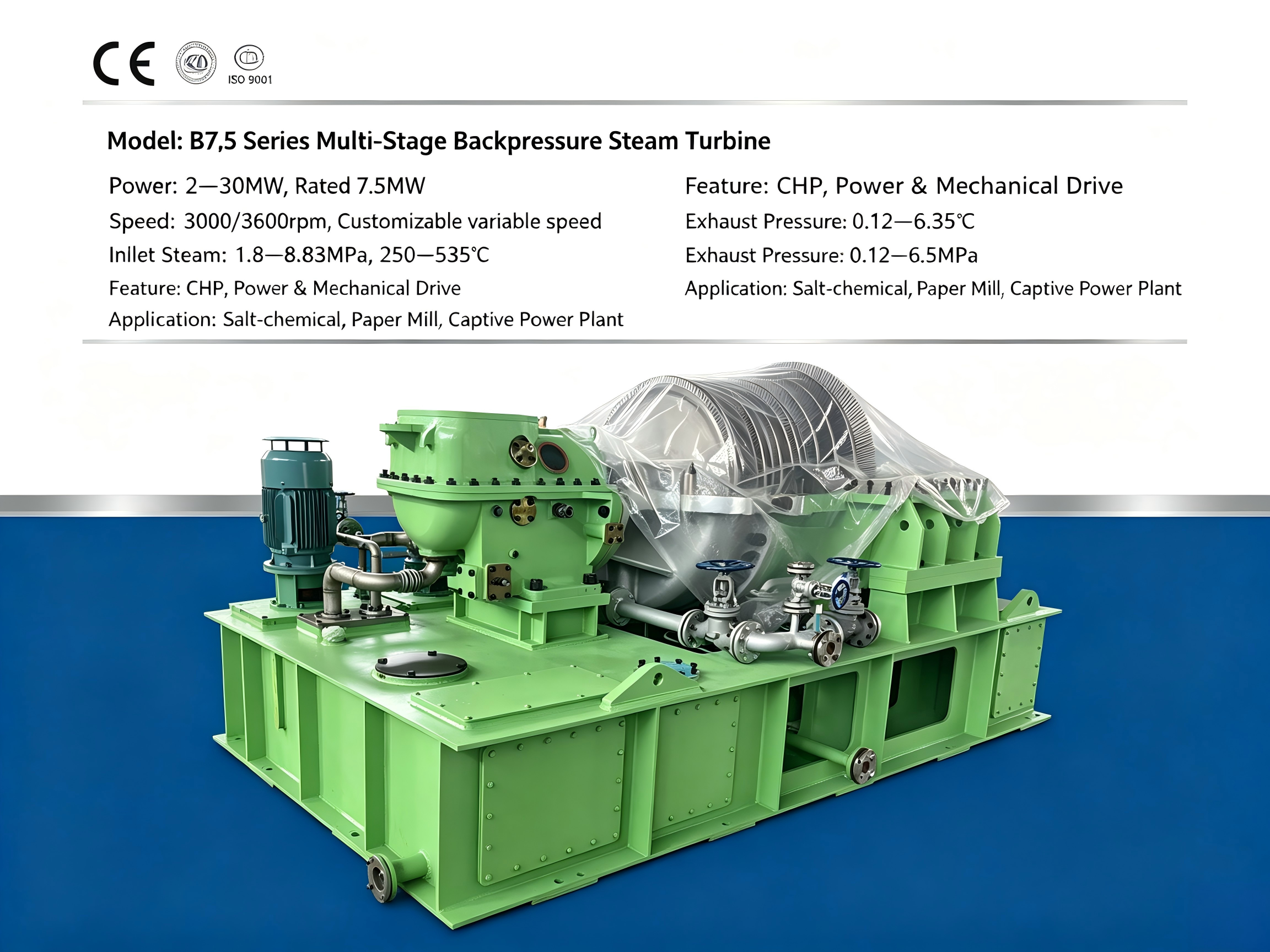

Паровая турбина серии B7.5 — однокорпусная активная многоступенчатая противодавленческая турбоустановка, универсальна для генерации электроэнергии и механического привода оборудования. Номинальная мощность 7,5 МВт, диапазон мощности 2‑30 МВт. Конструктивное исполнение: однокорпусная активная схема, одна двухвенечная ступень Кертиса (скоростная ступень) + ряд ступеней по давлению. Установка поставляется на интегрированной салазочной раме, не имеет конденсатора, весь отработанный пар отдаётся на технологические нужды производства. Номинальная частота вращения: 3000 об/мин (50 Гц) / 3600 об/мин (60 Гц), возможна поставка с переменной частотой вращения по требованию заказчика. Параметры свежего пара: давление на входе 1,8‑8,83 МПа (изб.), температура 250‑535 °C, параметры подбираются индивидуально. Давление выхлопа при противодавлении: 0,12‑6,5 МПа, весь отработанный пар направляется для промышленных технологических процессов. Тип ротора: на выбор цельнокованный либо составной (сборный) ротор. Материал вала ротора: легированные стали 30CrMoV9, 25Cr2Ni4MoV. Материал лопаток: нержавеющая сталь 2Cr13, сплав 174PH, высокотемпературный суперсплав Inconel718; преимущественно рабочие лопатки с Т‑образным хвостовиком. Подшипниковый узел: наклонно‑подшипниковые радиальные подшипники в комплексе с упорным подшипником. Класс динамической балансировки ротора G2,5. Система регулирования: гидравлический регулятор скорости либо цифровая электрогидравлическая система DEH, со встроенной защитой от сверхоборотов. Режимы эксплуатации: когенерация ТЭЦ для выработки электроэнергии; привод компрессоров, вентиляторов и насосов; каскадное использование тепловой энергии без потерь тепла конденсации. Вспомогательное оборудование в комплекте: главный маслобак, кожухотрубный маслоохладитель, маслостанция смазки, механизм проворота ротора, запорно‑регулирующая арматура и трубопроводы, электрический шкаф управления. Комплектуемый генератор: синхронный генератор с воздушным охлаждением. Технические характеристики: • Модель: Турбоустановка B7.5, однокорпусная активная противодавленческая • Номинальная мощность: 7,5 МВт, диапазон 2‑30 МВт • Конструкция: ступень Кертиса + много давленческих ступеней, салазочное основание, без конденсатора • Частота вращения: 3000 / 3600 об/мин, переменная частота под заказ • Вход пар: 1,8‑8,83 МПа, 250‑535 °C под заказ • Противодавление выхлопа: 0,12‑6,5 МПа • Ротор: цельнокованный / составной • Материал вала: 30CrMoV9, 25Cr2Ni4MoV • Лопатки: 2Cr13, 174PH, Inconel718, Т‑образный хвостовик • Подшипники: наклонно‑подшипниковые радиальные + упорный • Класс балансировки G2,5 • Регулировка: гидравлическая или DEH с защитой от сверхоборотов Сфера применения: соле‑химические производства, целлюлозно‑бумажные комбинаты, предприятия стройматериалов, собственные ТЭС химической отрасли, проекты когенерации со стабильной потребностью в технологическом паре. Сертификация ISO9001, CE. Мы предоставляем полный комплекс услуг: адаптация параметров под требования заказчика, проектирование, техническое сопровождение и послепродажное обслуживание. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
