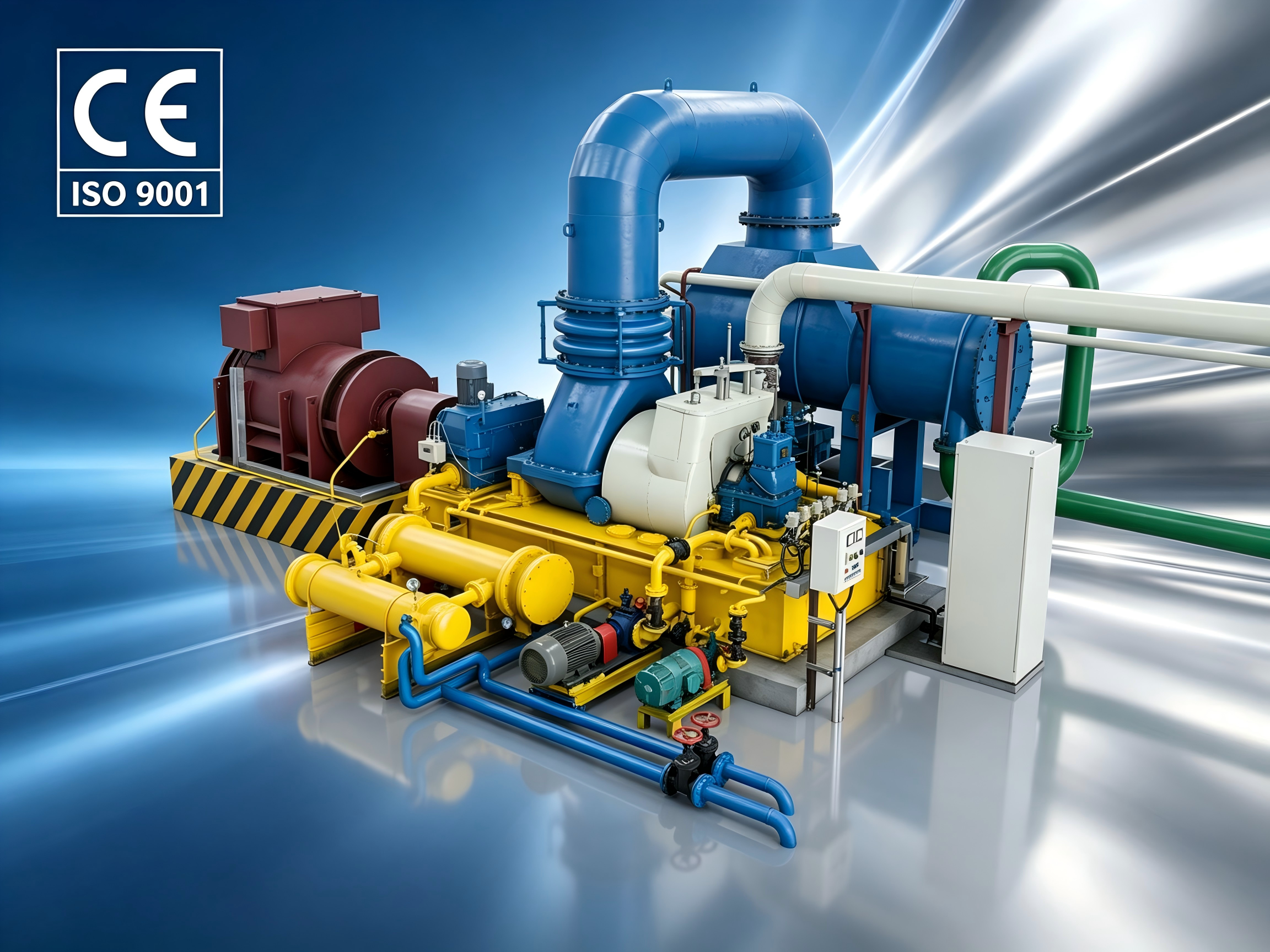

Турбогенераторная установка типа CB — однокорпусная многоступенчатая активная паровая турбина с регулируемым производственным отбором пара и противодавлением. Разработана для комбинированного производства тепла и электроэнергии, агрегат работает без конденсатора. Одновременно генерирует электроэнергию и поставляет промышленный пар нескольких давлений. Диапазон мощности 0,3‑30 МВт.
Номинальная частота вращения: 3000 об/мин (50 Гц), опционально 3600 об/мин (60 Гц).
Параметры свежего пара: давление на входе 1,0‑6,5 МПа (изб.), температура 260‑485 °C.
Давление регулируемого отбора пара: 0,3‑2,0 МПа (изб.), настраивается под технологические потребности заказчика.
Давление выхлопа при противодавлении: 0,2‑1,6 МПа (изб.), весь отработанный пар направляется на промышленное теплоснабжение.
Выходное напряжение генератора: 400 В / 6 кВ / 10,5 кВ, изготавливается по требованию заказчика.
Система управления: цифровое электрогидравлическое управление DEH, система противоаварийной защиты ETS для экстренного отключения, реализована автоматическая стабилизация давления отбираемого пара.
Материалы узлов:
• Ротор: легированная сталь 30Cr2MoV
• Корпус турбины: литая сталь
• Рабочие и статорные лопатки: нержавеющие стали 1Cr13 / 2Cr13
Внутренний КПД турбины: 76‑84 %.
Гарантийные обязательства: 12 месяцев на весь агрегат, 24 месяца на ключевые детали ротора.
Технические характеристики:
• Номинальная мощность: 0,3‑30 МВт
• Частота вращения: 3000 об/мин (50 Гц), опционально 3600 об/мин (60 Гц)
• Входное давление пара: 1,0‑6,5 МПа
• Входная температура пара: 260‑485 °C
• Давление регулируемого отбора: 0,3‑2,0 МПа под технологию заказчика
• Давление выхлопа противодавления: 0,2‑1,6 МПа, полное использование пара для теплоснабжения
• Выходное напряжение генератора: 400 В / 6 кВ / 10,5 кВ (под заказ)
• Внутренний КПД: 76‑84 %
Сфера применения: проекты ТЭЦ целлюлозно‑бумажных, химических, сахарных и строительных предприятий; утилизация отходного тепла котлов, одновременная выработка электроэнергии и поставка промышленного пара разных давлений.
Опциональные комплектующие: салазочное основание, система вибромониторинга, редукционная установка для пара, маслостанция, установка рекуперации конденсата.
Сертификация CE, ISO9001.
Мы предоставляем полный комплекс услуг: адаптация параметров под требования заказчика, проектирование, техническое сопровождение и послепродажное обслуживание.
Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
| Поле | Значение |
|---|---|
| Тип товара | Турбогенераторная установка, турбина с отбором и противодавлением для ТЭЦ |
| Модель | Тип CB, однокорпусная многоступенчатая активная, без конденсатора |
| Тип агрегата | Отборно‑противодавленческий турбогенератор, DEH+ETS, автоматическая стабилизация давления отбора |
| Диапазон мощности | 0,3‑30 МВт |
| Параметры пара | Вход 1,0‑6,5 МПа, 260‑485 °C; отбор 0,3‑2,0 МПа; выхлоп 0,2‑1,6 МПа |
| Частота вращения | 3000 об/мин (50 Гц), опц.3600 об/мин (60 Гц) |
| Выходное напряжение генератора | 400 В / 6 кВ / 10,5 кВ под заказ |
| Материал | Ротор 30Cr2MoV; корпус литая сталь; лопатки 1Cr13,2Cr13 |
| Внутренний КПД турбины | 76‑84 % |
| Гарантия | 12 мес. весь агрегат; 24 мес. ключевые детали ротора |
| Применение | ТЭЦ химия, целлюлозно‑бумажная, сахарная, стройматериалы, утилизация отходного тепла котлов |
| Сертификаты | CE, ISO9001 |
| Страна‑производитель | Китай |
