Упорный диск паровой турбины — ответственная прецизионная поковка, работает в паре с упорными вкладышами для восприятия и передачи осевого усилия ротора паровой турбины. Применяется на промышленных и энергетических паровых турбинах серий N, B, C, CB.
Материал: поковка из легированной стали 30Cr2MoV.
Термообработка: закалка‑отпуск с последующим ионным азотированием.
Допуски механической обработки IT5~IT6, торцевое биение ≤0,02 мм.
Класс динамической балансировки G2,5.
Обработка поверхностей: тонкая шлифовка рабочих торцевых поверхностей; азотированный слой обеспечивает повышенную износостойкость и коррозионную стойкость.
Неразрушающий контроль: ультразвуковой УЗ‑контроль (UT) и магнитопорошковый МП‑контроль (MT) согласно требованиям к турбинным поковкам.
Твердость: основная матрица 240‑280 HB; азотированный слой ≥650 HV.
Объем поставки: готовый прецизионно обработанный упорный диск. Поставляется как отдельная деталь, так и в комплекте с узлом упорных вкладышей.
Сертификация ISO9001, опционально CE.
Мы предоставляем полный комплекс услуг: адаптация размеров под требования заказчика, техническое сопровождение.
Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
| Поле | Значение |
|---|---|
| Тип товара | Запасная‑часть паровой турбины, упорный диск |
| Модель | Прецизионная кованый упорный диск |
| Тип детали | Деталь для передачи осевого усилия ротора |
| Применимые турбины | Серии N/B/C/CB промышленные и энергетические паровые турбины |
| Материал | Поковка 30Cr2MoV, закалка‑отпуск + ионное азотирование |
| Точность обработки | IT5~IT6, торцевое биение ≤0,02 мм |
| Класс динамической балансировки | G2,5 |
| Твердость | Матрица 240‑280 HB; азотированный слой ≥650 HV |
| Неразрушающий контроль | UT (УЗ) + MT (МП) |
| Сертификаты | ISO9001, опционально CE |
| Страна‑производитель | Китай |
Сборный ротор паровой турбины — полностью готовый вращающийся узел с горяче‑посаженными дисками на вал, не являющийся цельнокованным. Применяется в конденсационных, противодавленческих, отборных паровых турбинах мощностью 0,3‑50 МВт. Конструкция состоит из главного вала, набора горяче‑посаженных дисков, полного комплекта рабочих лопаток и стопорных крепёжных элементов. Рабочие лопатки поставляются с хвостовиками елочного или «ласточкин хвост» типа, подбираются по условиям каждой ступени турбины. Технология сборки включает горячую посадку дисков с натягом, монтаж и фиксацию рабочих лопаток. Материалы поковок: • Главный вал: легированные стали 25Cr2Ni4MoV, 30CrMoV9 • Роторные диски: 25Cr2Ni4MoV, 30CrMoV9, 28CrMoNiV4‑9 Номинальная частота вращения 3000 об/мин / 3600 об/мин, максимальная частота при разгоне 115 % от номинальной. Класс динамической балансировки G2,5. Технология изготовления: ковка заготовок, термообработка, глубокое сверление, прецизионная ЧПУ‑обработка, монтаж лопаток, высокоскоростная динамическая балансировка всего ротора. Комплекс неразрушающего контроля: ультразвуковой UT‑контроль, магнитопорошковый MT‑контроль, пенетрантный PT‑контроль. Объем поставки: полностью собранный готовый ротор: главный вал, все горяче‑посаженные диски, полный набор рабочих лопаток, стопорные детали, прошедший динамическую балансировку. Дополнительные услуги: реинжиниринг, восстановление и модернизация старых роторов, замена отдельных запасных частей. По запросу выдаются сертификаты материалов, протоколы неразрушающего контроля и отчёты динамической балансировки. Изготовление и контроль выполняются согласно нормам JB/T для турбинных поковок, ASTM A471. Сертификация ISO9001, опционально CE. Мы предоставляем полный комплекс услуг: адаптация параметров под требования заказчика, техническое сопровождение. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
Промышленная одноцилиндровая импульсная многоступенчатая паровая турбина противодавления серии B6 — агрегат двойного назначения для выработки электроэнергии в режиме когенерации, а также механического привода вентиляторов и промышленных насосов. Конструкция включает одну скоростную ступень Кёртиса и несколько ступеней давления. Поставляется на интегрированном салазочном основании, конденсатор не предусмотрен, весь отработанный пар направляется на технологические нужды. Отличается от одноступенчатых турбин CM90‑CD60 и H60, имеет более высокую энергетическую эффективность. Диапазон мощности агрегата составляет от 1 до 18 МВт, номинальная мощность 6 МВт. Турбина предназначена для длительной стабильной эксплуатации при стабильном расходе технологического пара. Применяется на химических предприятиях, солехимических комбинатах, целлюлозно‑бумажных производствах, собственных электростанциях предприятий строительных материалов. Ротор изготавливается в двух вариантах: цельнокованый или составной с насаженными дисками. Вал изготовлен из легированных сталей 30CrMoV9 и 25Cr2Ni4MoV. Рабочие лопатки преимущественно с Т‑образным хвостовиком, материалы 2Cr13, 17‑4PH или суперсплава Inconel718. Агрегат оснащён наклонно‑подкладными радиальными и упорными подшипниками, точность динамической балансировки G2.5. Доступны два варианта системы регулирования: гидравлический регулятор или цифровая электрогидравлическая система DEH со встроенной защитой от разгона ротора и блокировочными межблочными защитами. Поддерживается переменная частота вращения по требованию заказчика. В комплект вспомогательного оборудования входят: главный масляный бак, кожухотрубный маслоохладитель, маслостанция, электроприводное валоповоротное устройство, клапаны, трубопроводы и электрический шкаф управления. Возможна комплектация синхронным генератором с воздушным охлаждением. Технические характеристики: • Диапазон мощности: 1‑18 МВт, номинальная мощность 6 МВт • Частота вращения: 3000 об/мин (50 Гц) / 3600 об/мин (60 Гц), опционально переменная скорость • Давление пара на входе: 1,8‑8,83 МПа (настраивается под заказ, типичные значения 3,43 МПа, 4,9 МПа) • Температура пара на входе: 250‑535 °C (настраивается под заказ, типичные значения 435 °C, 470 °C) • Давление выхлопа пара (противодавление): 0,12‑6,3 МПа, весь отработанный пар направляется на промышленные технологические нужды Сфера применения: химические заводы, солехимия, целлюлозно‑бумажные комбинаты, собственные ТЭЦ производств строительных материалов, проекты когенерации со стабильным потреблением технологического пара. Оборудование соответствует стандартам ISO9001 и CE. Мы предлагаем полный комплекс услуг: адаптация параметров под рабочие условия заказчика, проектирование, шеф‑монтаж, пусконаладочные работы, техническое сопровождение и послепродажное обслуживание. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
Бренд Honeywell Aerospace Краткое описание Система воздушных данных, положения и курса (ADAHRS) K...
Бренд Honeywell Aerospace Краткое описание Портфолио навигационных решений Honeywell для авиацион...
Паровые турбины с противодавлением (мощность 1–150 МВт) Ключевые преимущества: Генерация электроэ...
Бренд Honeywell Aerospace Краткое описание Навигатор HGuide n500 — это первый в мире навигационны...
Низкомощная отпарно-контактная паровая турбина (1–15 МВт) — решение для промышленных объектов с потребностью в надежной генерации энергии и гибком снабжении пара. Турбина с регулируемым отбором пара обеспечивает точный контроль параметров, имеет компактную компоновку и высокую надежность. Профессиональные услуги по проектированию и монтажу делают ее идеальной для малых систем КПТЭ и автономного энергоснабжения.
Бренд Пратт энд Уитни Краткое описание Двигатель V2500 разработан и изготовлен компанией IAE Inte...
Механизм регулировки направляющих лопаток для TRT-подшипникового цилиндра (承缸) — узел, состоящий из регулировочного диска, кривошипных тяг и гидравлического сервопривода. Предназначен для синхронного поворота всех направляющих (статорных) лопаток с целью изменения угла установки. Гидропривод обеспечивает бесступенчатую регулировку в проектном диапазоне углов, позволяя оптимизировать расход и давление рабочего газа в зависимости от режима работы турбины. Регулировка угла поворота лопаток позволяет поддерживать стабильное давление газа на входе в агрегат в условиях изменения нагрузки или параметров доменной печи.

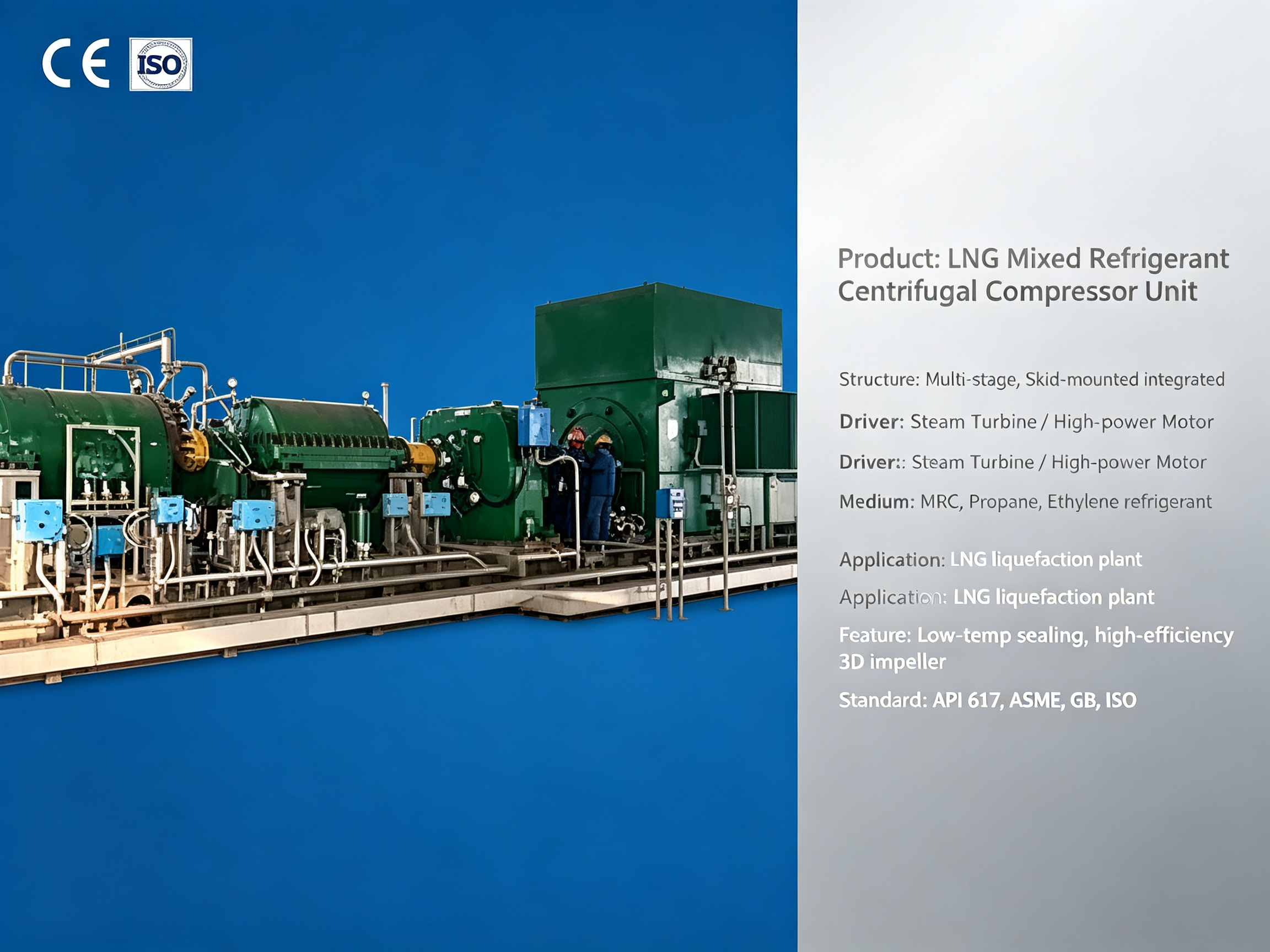

Многоступенчатый центробежный компрессорный агрегат предназначен для сжатия хладагентов установок сжижения природного газа СПГ. Доступны исполнения корпуса с горизонтальным разъемом либо бочкообразный корпус, поставляется в интегрированной салазочной комплектации. Варианты привода: от промышленной паровой турбины либо от мощного электродвигателя. Рабочие среды: смешанный хладагент MRC, пропан, этилен и другие хладагенты процесса сжижения газа. Конструктивные особенности: соответствует требованиям стандарта API 617, оснащён низкотемпературной системой уплотнений. Высокоэффективные трехмерные рабочие колёса обеспечивают стабильную работу в широком диапазоне режимов нагрузки. В состав агрегата интегрированы маслосистема, система сухих газовых уплотнений и система управления, агрегат адаптирован для переменных нагрузок процесса сжижения газа. Рабочий диапазон: повышение давления низкотемпературных хладагентов среднего‑высокого давления для технологических циклов СПГ. Материалы ключевых узлов: • Корпус: низкотемпературная легированная сталь • Рабочие колёса: высокопрочные поковки из нержавеющей или легированной стали • Уплотнения: система сухих газовых уплотнений Технические характеристики: • Модель: Центробежный компрессорный агрегат для хладагента СПГ • Тип: многоступенчатый центробежный, корпус с горизонтальным разъемом / бочкообразный корпус, салазочная комплектация • Привод: промышленная паровая турбина / мощный электродвигатель • Рабочие среды: смешанный хладагент MRC, пропан, этилен, другие хладагенты сжижения • Рабочий режим: низкотемпературное сжатие хладагентов среднего‑высокого давления для СПГ‑процессов • Материалы: корпус — низкотемпературная легированная сталь; колёса — поковки нержавеющей/легированной стали; уплотнение — сухое газовое уплотнение Сфера применения: заводы сжижения природного газа СПГ, установки сжижения угольного метана, пиковые установки сжижения газа. Стандарты изготовления: API 617, ASME, GB, ISO. Мы предоставляем полный комплекс услуг: адаптация параметров под требования заказчика, проектирование, техническое сопровождение и послепродажное обслуживание. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
