В таких областях, как тепловая и атомная энергетика, промышленные приводы и судовые двигатели, паровые турбины являются основным оборудованием для преобразования энергии. Долгосрочная и надежная работа паровых турбин в значительной степени зависит от качества, совместимости и своевременности поставок ключевых запасных частей. Запасные части для паровых турбин включают в себя множество прецизионных компонентов — от лопаток для высокотемпературных паровых турбин, роторов и паровых уплотнений до подшипников и болтов, — и каждый из них напрямую влияет на эффективность, безопасность и коэффициент готовности паровой турбины. В данной статье будут подробно рассмотрены ключевые технические аспекты запасных частей для паровых турбин, типичные неисправности и рекомендации по их выбору.
Основные классификации и технические требования к запасным частям паровых турбин
Запасные части для паровых турбин по своему назначению можно разделить на четыре основные категории: вращающиеся детали, неподвижные детали, уплотнительные детали и крепежные элементы. Среди них лопатки паровых турбин представляют собой категорию запасных частей, отличающуюся наибольшим количеством, самой высокой стоимостью и наиболее сложными формами выхода из строя.
Лопатки паровых турбин изготавливаются с использованием различных материалов и технологий в зависимости от рабочей температуры, режима нагрузки и среды эксплуатации. Лопатки паровых турбин высокого давления обычно изготавливаются из мартенситных жаропрочных сталей серии CrMoV, которые формуются с помощью прецизионной ковки и обработки с ЧПУ, чтобы выдерживать высокие температуры и сложные нагрузки; для лопаток последнего ступеня низкого давления паровых турбин чаще всего используется нержавеющая сталь 17-4PH или титановые сплавы, при этом сторона, обращенная к поступающему пару, подвергается упрочнению для защиты от эрозии влажным паром.
Стандарты производства высококачественных лопаток паровых турбин чрезвычайно строгие: допуски по контуру лопатки должны удерживаться в пределах ±0,02 мм, шероховатость поверхности не должна превышать Ra 0,8 мкм, а точность зубчатого профиля у основания лопатки должна составлять ±0,005 мм. Каждая лопатка паровой турбины проходит флуоресцентный капиллярный контроль и полную проверку размеров, что позволяет гарантировать отсутствие трещин и превышения допусков.
Типичные виды отказов запасных частей паровых турбин и стратегии их замены
В ходе длительной эксплуатации паровых турбин в условиях высоких температур и давления в их запасных частях могут возникать различные механизмы выхода из строя. Понимание этих закономерностей помогает разработать научно обоснованную стратегию замены:
Лопатки паровой турбины являются запасными частями с наибольшим риском выхода из строя. Типичные виды отказов включают: удлинение лопаток паровой турбины в результате ползучести при высоких температурах, трещины в лопатках паровой турбины, вызванные термической усталостью, истончение передней кромки лопаток паровой турбины в результате абразивного износа твердыми частицами, а также гидроэрозионные повреждения лопаток последнего ряда паровой турбины в зоне влажного пара. Когда повреждения лопаток паровой турбины превышают допустимые значения, их необходимо своевременно заменить, чтобы предотвратить катастрофические аварии, вызванные их разрушением.

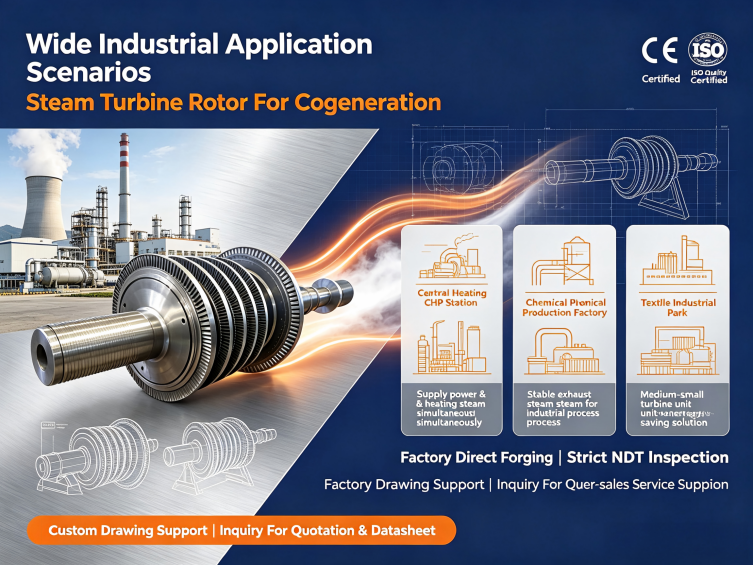

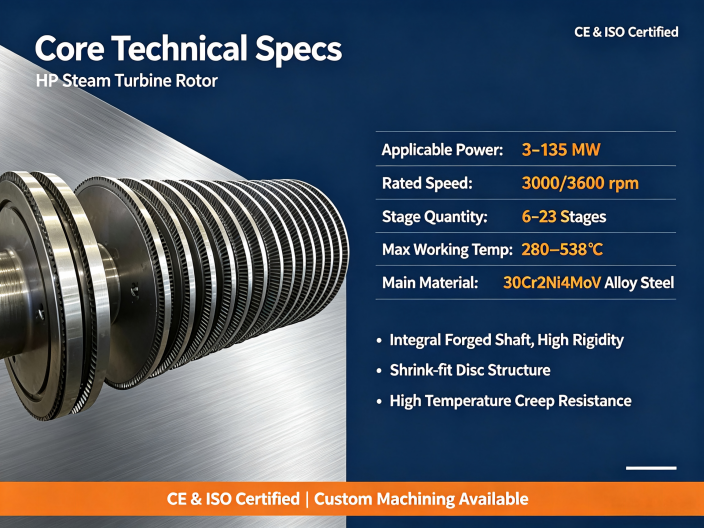

Ротор паровой турбины представляет собой еще один вид критически важных запасных частей. Ротор паровой турбины в течение длительного времени подвергается воздействию высоких температур и переменных нагрузок, в результате чего на таких его частях, как обод, шейка вала и уравновешивающий поршень, могут возникать усталостные трещины. При обнаружении дефектов в роторе паровой турбины его, как правило, необходимо отправить на завод для токарной обработки, неразрушающего контроля и испытаний на динамическое балансирование при высоких скоростях; в серьезных случаях требуется замена всего ротора паровой турбины.
Паровые уплотнения и подшипники паровой турбины также относятся к запасным частям, подлежащим периодической замене. Уплотнительные зубцы лабиринтных паровых уплотнений изнашиваются в процессе эксплуатации паровой турбины в результате трения, что приводит к увеличению утечки пара и снижению КПД паровой турбины. Слой патинового сплава на подшипниковых вкладышах после длительной эксплуатации может отслоиться или сгореть, в связи с чем необходимо своевременно производить замену запасных частей подшипников паровой турбины.
Стандарты качества и нормы приемки запасных частей для паровых турбин
Высококачественные запасные части для паровых турбин должны соответствовать ряду технических стандартов и норм приемки:
Лопатки паровой турбины, являясь наиболее важными запасными частями, при входном контроле должны проходить: повторную проверку химического состава материала (подтверждение соответствия проектной марке), испытания механических свойств (растяжение при комнатной температуре, ударная вязкость, твердость), металлографический анализ (размер зерна, неметаллические включения), контроль критических размеров (профиль, хвостовик, монтажные отверстия), а также неразрушающий контроль (флуоресцентная дефектоскопия, ультразвуковой контроль).
Приемка роторов паровых турбин осуществляется еще более строго: требуется проведение ультразвукового контроля (обода дисков, тело вала, центральное отверстие), магнитопорошкового контроля (шейки вала, шпоночные пазы), измерения твердости, контроля размеров (размеры шеек, биение, соосность), а также испытаний на высокоскоростную динамическую балансировку (остаточный дисбаланс должен соответствовать требованиям класса G2.5 по стандарту ISO 1940).
Все запасные части для паровых турбин должны сопровождаться полным комплектом документации, подтверждающей качество, включая сертификаты качества на сырье, отчеты о термообработке, протоколы неразрушающего контроля, отчеты о размерном контроле и сертификаты соответствия.
Стратегия поставок запасных частей для паровых турбин и способность оперативно реагировать на запросы
Работа паровых турбин характеризуется высокой степенью непрерывности и значительными потерями при остановке, поэтому своевременность поставок запасных частей для паровых турбин имеет решающее значение. Качественный поставщик запасных частей для паровых турбин должен обладать следующими возможностями:
Необходимо поддерживать оптимальный страховой запас часто используемых изнашиваемых запасных частей для паровых турбин, таких как лопатки и паровые уплотнения, чтобы удовлетворить срочные потребности пользователей паровых турбин. В отношении лопаток паровых турбин нестандартных размеров следует обеспечить возможность оперативного реагирования — от съемки и моделирования до изготовления готовой продукции, при этом срок поставки должен составлять не более 3–4 недель, а в экстренных случаях может быть сокращен до 7–10 дней.

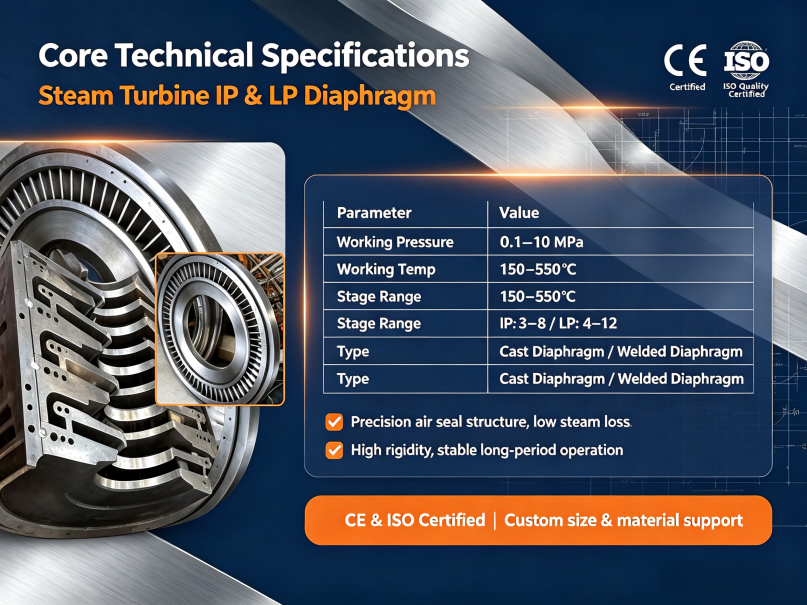

В отношении крупных ключевых запасных частей, таких как ротор паровой турбины и перегородки, необходимо обеспечить возможность обратного проектирования и модернизации. Благодаря трёхмерному сканированию и оценке материалов изношенных деталей паровой турбины можно оптимизировать их конструкцию на основе исходного проекта, что позволит повысить эксплуатационные характеристики запасных частей паровой турбины по сравнению с исходным уровнем.
Заключение
Качество запасных частей для паровых турбин и гарантия их поставки являются залогом безопасной и экономичной эксплуатации паровых турбин. Высококачественные лопатки паровых турбин, надёжные роторы, а также прецизионные паровые уплотнения и подшипники вместе составляют основу эффективной работы паровых турбин.
