В теплоэнергетике, атомной энергетике и в системах промышленного привода лопатки паровых турбин являются основными компонентами паровых турбин, преобразующих тепловую энергию в механическую. Рабочие условия для лопаток паровых турбин чрезвычайно суровы — длительное воздействие высоких температур, высокого давления, высоких скоростей и эрозия от влажного пара. Конструкция, материалы и процессы изготовления лопаток паровых турбин напрямую определяют эффективность, надежность и срок службы всей паровой турбины. В данной статье будут рассмотрены технические характеристики, эволюция материалов и процессы изготовления лопаток паровых турбин.
Лопатки паровых турбин можно разделить на две основные категории в зависимости от их рабочего положения и функции: подвижные и неподвижные. Подвижные лопатки установлены на роторе и непосредственно воспринимают огромную центробежную силу и изгибающие напряжения, возникающие при расширении пара, что делает их наиболее нагруженной частью лопаток паровой турбины. Неподвижные лопатки закреплены на диафрагмах или цилиндрах и отвечают за направление пара под оптимальным углом к следующей ступени подвижных лопаток; точность их профиля напрямую влияет на аэродинамическую эффективность ступени лопаток паровой турбины.

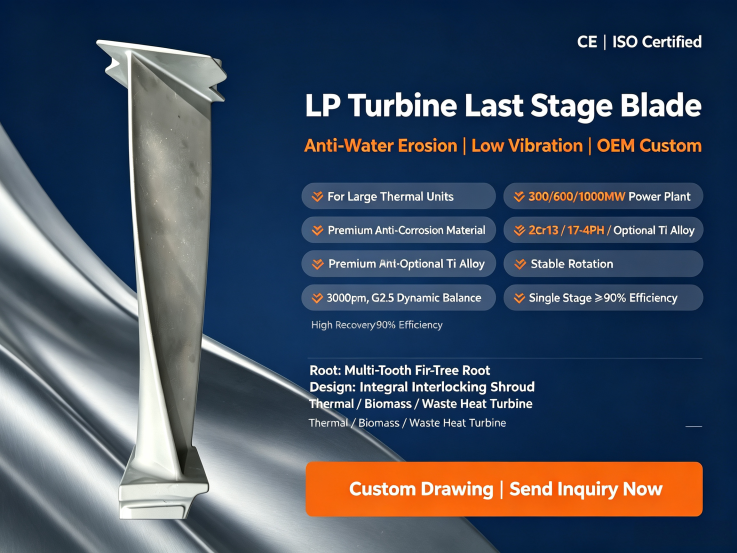

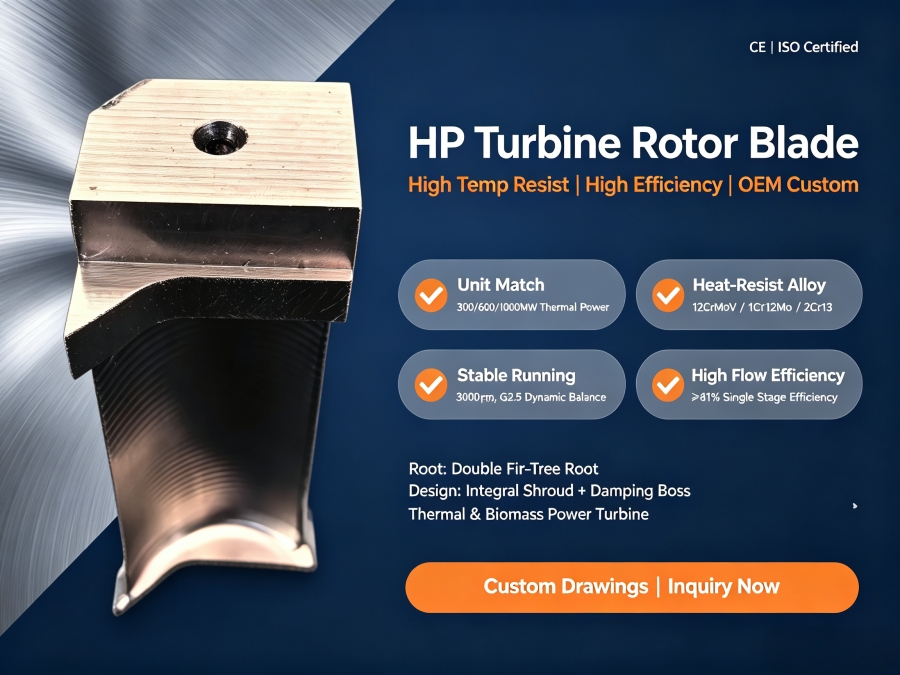

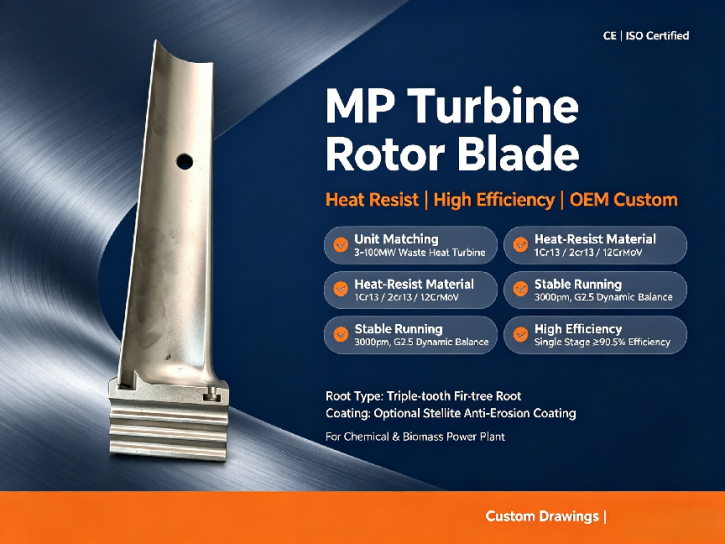

Лопатки паровых турбин классифицируются на ступени высокого, среднего и низкого давления в зависимости от рабочей температуры. Лопатки паровых турбин ступеней высокого давления могут работать при температурах выше 540℃ и изготавливаются из мартенситной жаростойкой стали на основе CrMoV, подвергаются прецизионной ковке и обработке на станках с ЧПУ. Лопатки паровых турбин ступеней среднего давления работают при умеренных температурах и могут быть изготовлены из мартенситной нержавеющей стали. Лопатки паровых турбин ступеней низкого давления работают при более низких температурах, но подвержены эрозии от влажного пара; обычно они изготавливаются из нержавеющей стали 17-4PH или титанового сплава, при этом входная кромка закалена.
Стандарты производства лопаток паровых турбин чрезвычайно строгие: допуск на профиль лопатки должен контролироваться в пределах ±0,02 мм, шероховатость поверхности не должна превышать Ra0,8 мкм, а точность профиля корня лопатки должна достигать ±0,005 мм. Каждая лопатка паровой турбины должна пройти контроль методом капиллярной дефектоскопии и полную проверку размеров для обеспечения отсутствия трещин или отклонений от допуска.
для лопаток паровых турбин прошла эволюцию от обычной углеродистой стали до низколегированной стали, мартенситной нержавеющей стали, нержавеющей стали с дисперсионным упрочнением, а затем и до титановых сплавов.
Современные лопатки паровых турбин изготавливаются преимущественно методом прецизионной ковки. Кованые лопатки паровых турбин обрабатываются на многоосевых станках с ЧПУ, что позволяет одновременно обрабатывать все элементы, включая профиль лопатки, основание лопатки и монтажные отверстия. В результате лопатки паровых турбин достигают шероховатости поверхности Ra 0,4 мкм, что исключает необходимость последующей шлифовки.
лопаток паровых турбин сложной формы также может использоваться прецизионное литье. Процесс литья лопаток паровых турбин требует строгого контроля параметров затвердевания, чтобы исключить такие дефекты, как усадочные полости и пористость.
В процессе длительной эксплуатации лопатки паровых турбин могут выходить из строя по различным причинам. Своевременное выявление и устранение этих неисправностей имеют решающее значение для обеспечения безопасной эксплуатации лопаток паровых турбин .
основным видом разрушения лопаток паровых турбин высокого давления . Под воздействием высокой температуры и напряжения материал лопаток паровой турбины медленно подвергается пластической деформации, что приводит к удлинению лопаток и уменьшению зазора между лопатками паровой турбины и неподвижными лопатками. В тяжелых случаях лопатки паровой турбины могут тереться о неподвижные лопатки.
Растрескивание от термической усталости также является распространенной проблемой для лопаток паровых турбин . Во время запуска и остановки паровой турбины на поверхности и внутри лопаток возникает температурный градиент , создающий термические напряжения. После нескольких циклов на поверхности лопаток паровой турбины появляются трещины от термической усталости , которые распространяются внутрь.
Эрозия твердыми частицами и эрозия влажным паром поражают лопатки ступеней высокого и среднего давления, а также последней ступени паровых турбин низкого давления, соответственно . Эрозия может повредить профиль лопаток турбины и значительно снизить эффективность ступени.
лопаток паровых турбин является важнейшим этапом обеспечения их качества. Входной контроль лопаток паровых турбин должен включать повторное определение химического состава материала, проверку механических свойств, металлографический анализ, контроль критических размеров и неразрушающий контроль.
Лопатки паровой турбины — важнейший компонент паровой турбины. Высококачественные лопатки паровой турбины , передовые производственные процессы и научная система испытаний в совокупности обеспечивают эффективную работу паровой турбины.
Компания Tianjin Baozhong Electromechanical Equipment Technology Co., Ltd. специализируется на высокоточном производстве и поставке лопаток паровых турбин , оказывая услуги по замене деталей OEM-производителей и изготовлению продукции на заказ. Для получения более подробной технической информации, пожалуйста, свяжитесь с нами.
