В области технического обслуживания паровых турбин выход из строя лопаток паровых турбин является одной из наиболее распространенных и сложных проблем.Как только возникнет проблема с лезвием, эффективность снизится, если оно легкое, и вся машина будет утилизирована, если тяжелое.За годы работы по техническому обслуживанию паровых турбин я все больше и больше убеждался в том, что главное в работе лопатки паровой турбины - это не “как ее починить, если она сломана”, а “как увидеть ее до того, как она сломается”. Пример 1: Цепная реакция, вызванная булавкой В паровой турбине мощностью 320 МВт после капитального ремонта была заменена новая лопатка, но через четыре месяца произошла авария: одна подвижная лопатка была полностью сломана, а несколько деталей оказались не на своем месте. Проверьте это, проблема в выводе.Этот вид лопасти крепится к ротору штифтами методом горячей втулки.Штифты изготовлены из сплава на основе никеля Inconel X-750 - этот материал обладает хорошими эксплуатационными характеристиками, но он подвержен коррозии под напряжением и растрескиванию в условиях высокой температуры и высокой чистоты водяного пара.Так уж получилось, что паровая турбина представляет собой именно такую среду. Сначала штифт треснул в результате коррозии под напряжением, и осколки раскачивались взад-вперед в отверстии для лезвия, вытирая трещины на лезвии.Сама лопасть страдала от многоцикловой усталости, трещины расширялись и становились все больше и больше. В конце концов, вся деталь вылетела и сильно повредила ротор.Анализ трещиноватости показывает, что коэффициент теплового расширения материала X-750 больше, чем у материала ротора X20CrMoWV12-1. При высоких температурах штифты становятся более жесткими, а напряжение - более концентрированным. Урок, извлеченный из этого случая, заключается в следующем: при замене деталей во время технического обслуживания паровой турбины вы не можете просто посмотреть, правильна модель или нет, и также необходимо уточнить применимость материала в конкретных условиях работы. X-750 - хороший материал для других целей, но это бомба замедленного действия, установленная на штифтах паровой турбины.
Случай 2: Скорость дисковой машины слишком высока, и лезвие ломается в момент запуска. В другой паротурбинной установке с глубоким парогазовым циклом сломалась лопатка последней ступени низкого давления.Результат анализа неисправностей оказался весьма неожиданным - это была не материальная проблема, не проблема дизайна, а то, что скорость дисковой машины была установлена на высоком уровне. Эта паровая турбина часто запускается и останавливается и долгое время находится в нерабочем состоянии.Скорость вращения дисковой машины слишком высока, и, хотя лопасти вращаются медленно, когда дисковая машина вращается, корни листьев будут слегка изнашиваться взад и вперед.По прошествии долгого времени корни листьев ослабли. Когда во время пуска возникла центробежная сила, незакрепленные лопасти ударились друг о друга, окружающий их ремень треснул, и лопасти сломались.Фрагменты застряли между движущимися и неподвижными листьями, и последняя ступень всего круга из листьев была полностью разрушена.Позже скорость дисковой машины была снижена, и проблема была решена. Во время технического обслуживания паровой турбины параметром скорости дисковой тележки можно легко пренебречь. Значение, указанное проектным институтом, является универсальным, но оно может быть неоптимальным в зависимости от фактических условий эксплуатации каждого агрегата.

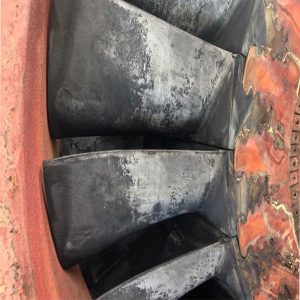

лучай 3: Хроническое заболевание верхушечных листьев - водная эрозия Во время капитального ремонта паровой турбины фототермической электростанции была обнаружена серьезная водяная коррозия неподвижных лопаток последней ступени цилиндра высокого и низкого давления.После анализа выяснилось, что причина заключается в том, что на выходе из цилиндра высокого давления образуется пар с водой, установка работает при низкой нагрузке и низком противодавлении в течение длительного времени, влажность пара на заключительном этапе повышается, а водяная эрозия усиливается. Можно сказать, что проблема водной эрозии - это судьба концевой лопасти низкого давления.Лопасть последней ступени работает в зоне влажного пара, и капли воды с высокой скоростью попадают на входную кромку.Со временем поверхность листьев выглядит так, словно по ней прошлись наждачной бумагой.Сначала на котлован воздействует водная эрозия, напряжение на дне котлована концентрируется, при многократных нагрузках появляются усталостные трещины, которые медленно расширяются, и, наконец, лезвие ломается. Как определить, произведен ли капитальный ремонт паровой турбины?Взгляните на три вещи： 1.Глубина и плотность котлована. При измерении с помощью дефектоскопа, если глубина углубления превышает треть расчетной толщины, лезвие следует заменить. 2.Есть ли “зазубренный” дефект на впускной кромке? Если это видно невооруженным глазом, то водная эрозия уже очень серьезна. 3.Проверьте уровень натяжения ремня в непосредственной близости от него. В этом месте скрыты некоторые трещины, и их невозможно обнаружить, не удалив и не осмотрев поближе.
Случай 4: Недостаточная скорость предотвращения высокочастотного возбуждения Лопасть седьмой ступени ротора паровой турбины, работающей на переработке отходов в энергию, несколько раз ломалась.После анализа выяснилось, что причина заключается в недостаточной скорости предотвращения высокочастотного возбуждения.Параметры пара в паровой турбине, использующей энергию, получаемую с использованием отходов, являются низкими, а условия работы движущихся лопаток неудовлетворительными, что по своей сути приводит к возникновению проблем. Во время технического обслуживания паровой турбины проверка частоты вращения не может быть сохранена. Если частота лезвия согласована с частотой возбуждения, то, как только возникает резонанс, амплитуда напряжения удваивается, и лезвие быстро трескается.
Несколько ключевых моментов технического обслуживания паровой турбины Исходя из этих примеров, есть несколько моментов, на которые стоит обратить особое внимание при техническом обслуживании паровых турбин： Во-первых, к выбору материала следует отнестись более серьезно. Запасные части для паровых турбин не нужны "до тех пор, пока их можно установить”.Замените штифты, лезвия и определите характеристики материалов в конкретных условиях работы.Соответствие коэффициента коррозии под напряжением и коэффициента теплового расширения определяет, сможет ли паровая турбина безопасно завершить цикл технического обслуживания. Во-вторых, следите за рабочими параметрами. Кажущиеся незаметными параметры скорости вращения диска и время работы паровой турбины при низкой нагрузке часто являются основной причиной разрушения лопатки.Во время капитального ремонта я просмотрел журнал операций и обнаружил, что многие проблемы на самом деле были предзнаменованием. В-третьих, неразрушающий контроль не может быть сохранен. Трещины на лопатках паровой турбины невидимы невооруженным глазом.PT, MT и UT, должно быть проведено не меньше испытаний.Сохраните процесс, это может быть случайностью. В-четвертых, необходимо урегулировать вопрос о преобразовании оборота. После поточного преобразования термоэлектрического блока 1 Huadian Yuhua потребление угля для выработки электроэнергии сократилось на 14,11 г/кВтч.Ожидается, что после преобразования потока в энергоблоке № 4 Датанг Фаер потребление тепла снизится на 225,4 кДж/кВтч.Однако преобразование сквозного потока не так просто, как замена лопатки. Пневматический профиль, характеристики материала и соответствие между новой лопаткой и ротором могут быть нарушены в любом звене, и модифицированная паровая турбина может вибрировать сверх нормы.
Пару слов моему другу Лопасти паровой турбины, эта штука, имеют определенный срок службы.Регулярно проверяйте, меняйте его, когда придет время, и хорошенько подумайте, прежде чем что-то менять - это в сто раз эффективнее, чем исправлять ситуацию, если что-то случится. Если у вас возникли сложные проблемы с обслуживанием паровой турбины или вы хотите обсудить возможность преобразования потока, пожалуйста, не стесняйтесь обращаться к нам.Проработав столько лет в области запасных частей для паровых турбин, я сделаю все, что в моих силах, чтобы помочь вам. Компания «Тяньцзинь Баочжун Цзидянь Цзюйэ Кэцзи Юсяньгунсы» специализируется на прецизионном производстве и поставках ключевых компонентов паровых турбин — запасных частей, лопаток, роторов и паровых уплотнений.
