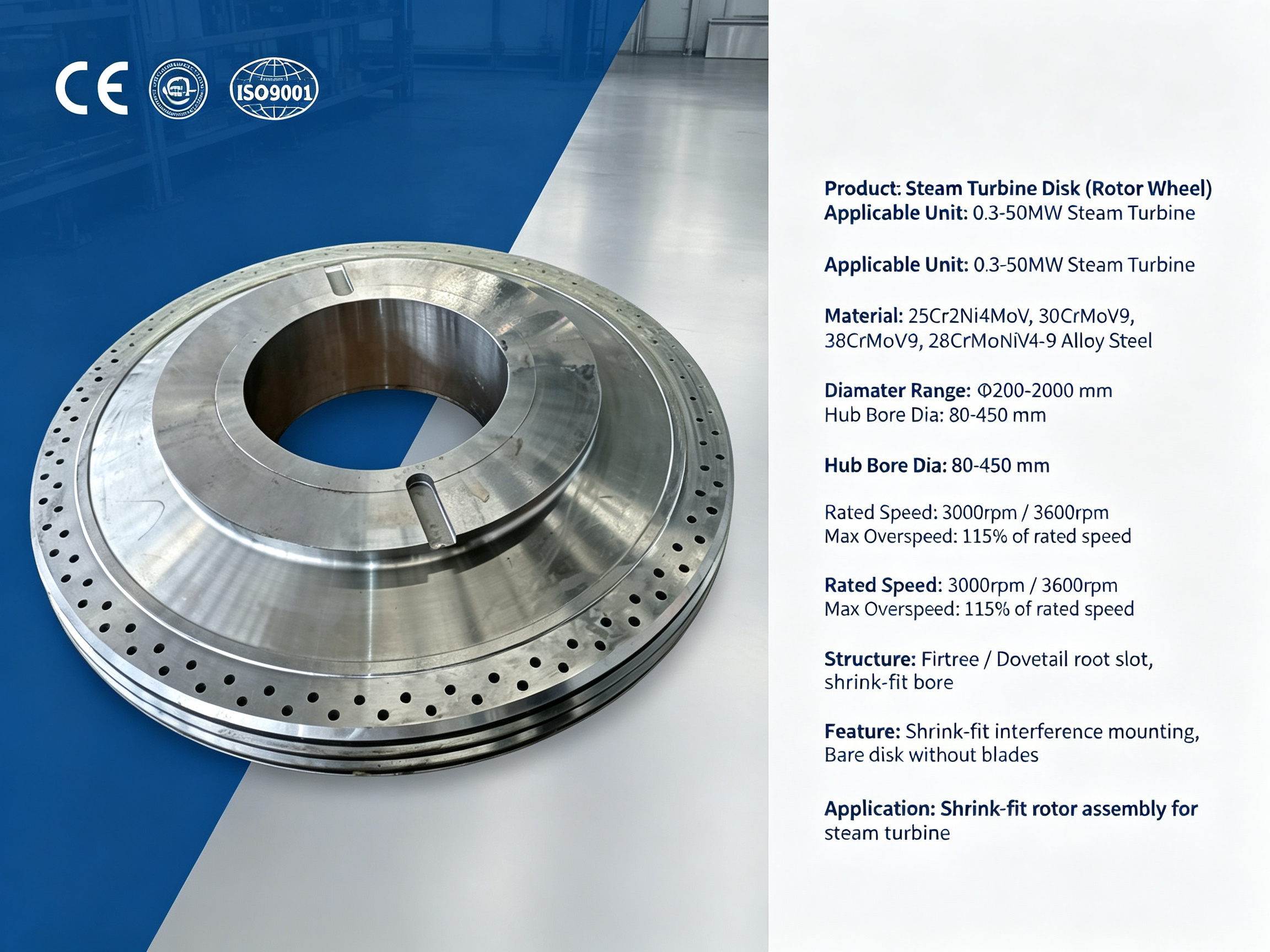

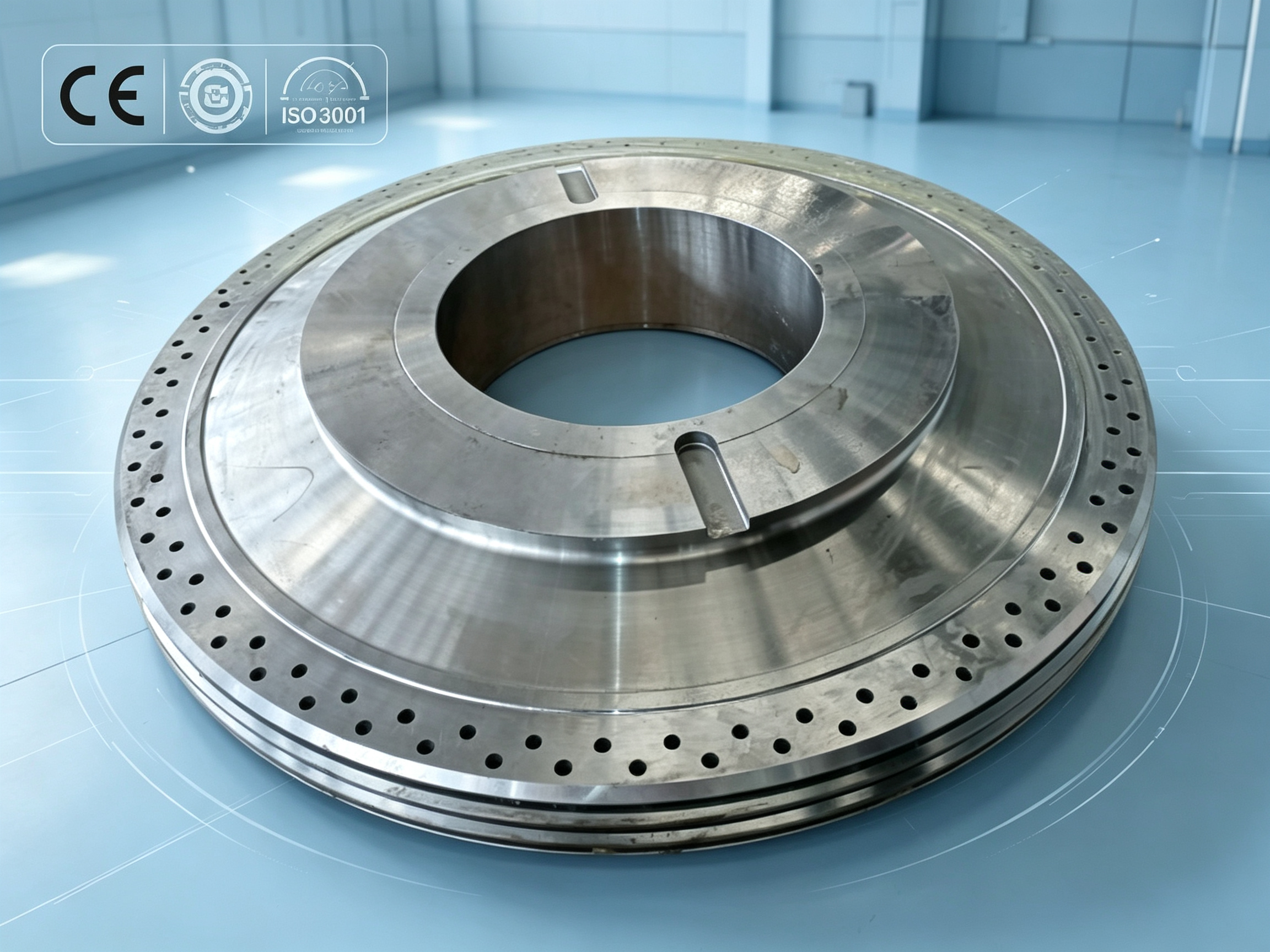

Диск ротора паровой турбины — поковка для составного ротора, предназначен для установки рабочих лопаток турбины. Применяется в конденсационных, противодавленческих, отборных паровых турбинах мощностью 0,3‑50 МВт.
На периферии диска выполнены пазы под хвостовики рабочих лопаток двух типов: елочного типа или типа «ласточкин хвост». Конструкция внутреннего отверстия рассчитана под горячую посадку на вал ротора, передача крутящего момента осуществляется посредством плоской шпонки.
Материалы поковки: легированные стали 25Cr2Ni4MoV, 30CrMoV9, 28CrMoNiV4‑9.
Диаметр диска от 200 до 2000 мм, изготавливается по проекту ступени турбины.
Диаметр посадочного отверстия ступицы 80‑450 мм, под размер вала ротора.
Номинальная частота вращения 3000 об/мин / 3600 об/мин, допустимая максимальная частота при разгоне 115 % от номинальной.
Технология изготовления: вакуумная выплавка, ковка заготовки, закалка и отпуск, прецизионная ЧПУ‑обработка.
Неразрушающий контроль: ультразвуковой UT‑контроль, магнитопорошковый MT‑контроль. Динамическая балансировка выполняется в составе собранного ротора в сборе.
Объем поставки: голый диск, без рабочих лопаток и крепёжных стопорных элементов.
Дополнительные опции: изготовление пазов под хвостовики по чертежам, реинжиниринг по 3D‑скану старой детали. По запросу предоставляются сертификат материала, протоколы неразрушающего контроля поковки и отчеты размерного контроля.
Изготовление и контроль выполняются согласно стандартам ASTM A471, JB/T для турбинных поковок. Сертификация ISO9001, опционально CE.
Мы предоставляем полный комплекс услуг: адаптация размеров по требованиям заказчика, техническое сопровождение.
Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
| Поле | Значение |
|---|---|
| Тип товара | Запасная‑часть паровой турбины, диск ротора |
| Модель | Диск ротора (рабочее колесо) составного ротора |
| Тип детали | Кованый диск под горячую посадку, пазы елочного / ласточкин хвост |
| Применимые турбины | 0,3‑50 МВт, конденсационные, противодавленческие, отборные |
| Материал | 25Cr2Ni4MoV, 30CrMoV9, 28CrMoNiV4‑9 легированная сталь |
| Диапазон размеров | Ø200‑2000 мм; отверстие ступицы 80‑450 мм |
| Номинальная частота вращения | 3000 / 3600 об/мин |
| Сертификаты | ISO9001, опционально CE; ASTM A471, JB/T |
| Страна‑производитель | Китай |
