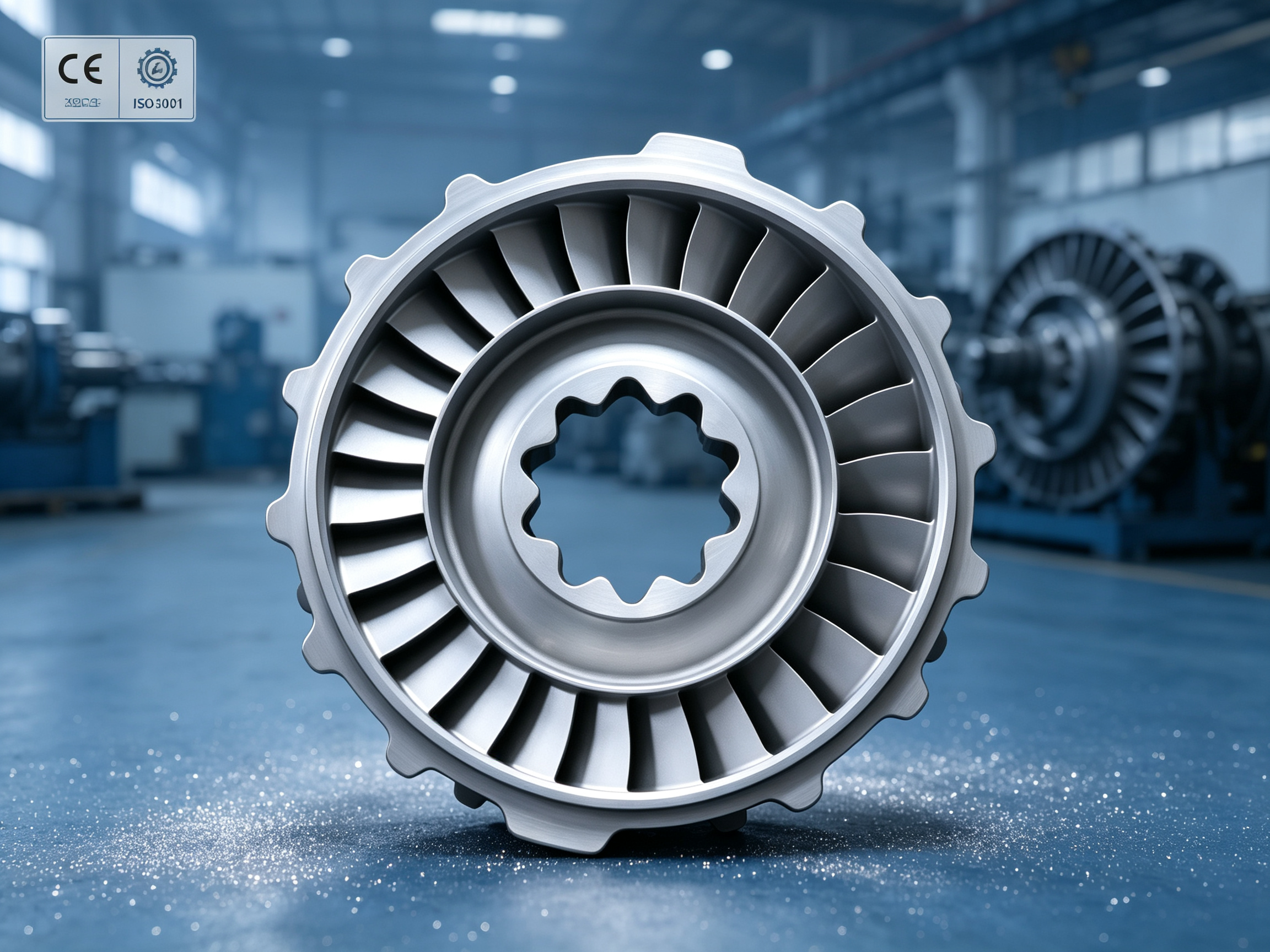

Цельнофрезерованное сопловое кольцо паровой турбины представляет собой цельное кольцо направляющих (статических) лопаток. Деталь предназначена для регулирующих ступеней высокого давления и высокотемпературных ступеней паровых турбин, монтируется внутри корпуса турбины или обоймы диафрагмы. Подходит для конденсационных, противодавленческих, отборных, отборно‑противодавленческих паровых турбин мощностью 0,3‑50 МВт, приводных промышленных турбин, а также ТРТ доменных газовых турбин.
Кольцо жестко фиксируется в корпусе или обойме диафрагмы, формирует цельный сопловой тракт. Пар расширяется и ускоряется при прохождении через сопловое кольцо, высокоскоростной поток приводит в движение рабочие лопатки ротора. Деталь комплектуется под рабочее колесо соответствующей ступени.
Изготовлено из цельной поковки методом 5‑осевой фрезеровки: внутренняя и внешняя обоймы, все направляющие лопатки обрабатываются из одной заготовки. Профиль лопаток может быть прямым или изогнуто‑скрученным переменного сечения. Отсутствуют сварные и клепаные соединения. На внешней обойме выполнены установочные буртики и отверстия под штифты, на внутренней обойме имеются установочные элементы. В комплект поставки не входят корпус турбины, обойма диафрагмы, ротор и рабочие лопатки.
Внутренний диаметр соплового кольца: 180‑1400 мм, подбирается под размер внутреннего диаметра рабочего колеса ступени.
Внешний диаметр: 300‑1600 мм, соответствует посадочному месту в корпусе или диафрагме.
Высота пера направляющих лопаток: 25‑450 мм, изготавливается по тепловому расчету проточной части ступени.
Количество лопаток в кольце: 16‑120 шт, определяется тепловым расчетом проточной части.
Площадь горла тракта настраивается по рабочим условиям агрегата и определяет пропускную способность пара.
Материалы поковок: жаропрочные нержавеющие стали 2Cr13, 1Cr11MoV; для высокотемпературных режимов используется 1Cr12WMoV; для сверхвысоких температур опционально применяется суперсплав Inconel718.
Максимальная рабочая температура пара: 2Cr13 ≤480 °C; 1Cr11MoV ≤540 °C; 1Cr12WMoV ≤565 °C; Inconel718 ≤540 °C. Для работы во влажном паре возможна опциональная поверхностная обработка входной кромки для защиты от эрозии водой.
Технология изготовления и контроль качества: поковка проходит ультразвуковой UT и магнитопорошковый MT контроль, термообработку. Полный профиль лопаток обрабатывается на 5‑осевом фрезерном центре. Контроль геометрии всего тракта выполняется на координатно‑измерительной машине CMM. Пенетрантный PT‑контроль для проверки трещин в галтелях у основания лопаток, измерение твердости. Поставляется пакет документов: протоколы неразрушающего контроля поковки, термообработки и измерений на CMM.
Основные преимущества: цельнофрезерованная конструкция без сварных швов исключает сварочные напряжения и риск трещин сварки. Высокая точность профиля лопаток обеспечивает более высокий КПД проточной части по сравнению со сварными сопловыми кольцами. Высокая конструктивная жесткость, хорошая стойкость к температурным деформациям при высоких температурах, стабильная геометрия тракта. Подходит для тяжелых режимов высокого давления и температуры. Используется при изготовлении новых турбин, модернизации проточной части старых агрегатов и как запасная часть взамен поврежденного соплового кольца.
Объем поставки: готовое цельнофрезерованное сопловое кольцо. Возможно OEM‑изготовление по чертежам или по результатам 3D‑скана старого образца. Корпус турбины, обойма диафрагмы, ротор, рабочие лопатки и крепежные детали не входят в комплект поставки.
Дополнительные опции: упрочнение входной кромки против водной эрозии, 3D‑сканирование и реинжиниринг по старой детали, оптимизация и перепроектирование площади горла тракта. По запросу предоставляются сертификаты материалов, протоколы UT/MT‑контроля поковки, PT‑контроля, отчеты измерений на CMM.
Оборудование соответствует стандартам ISO9001, CE; изготовление и контроль производятся согласно нормам GB/T, API612 для турбомашин.
Мы предоставляем полный комплекс услуг: адаптация параметров под требования заказчика, техническое сопровождение.
Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.
| Поле | Значение |
|---|---|
| Тип товара | Запасная‑часть паровой турбины, сопловое кольцо |
| Модель | Цельнофрезерованное сопловое кольцо (кольцо направляющих лопаток) |
| Тип детали | Направляющий аппарат регулирующей / высокотемпературной ступени |
| Применимые турбины | 0,3‑50 МВт, конденсационные, противодавленческие, ТРТ доменной газовой турбины |
| Материал | 2Cr13, 1Cr11MoV, 1Cr12WMoV, опционально Inconel718 |
| Диапазон размеров | Dвн 180‑1400 мм; Dнар 300‑1600 мм; высота лопаток 25‑450 мм |
| Технология | 5‑осевая фрезеровка из цельной поковки, без сварных швов |
| Сертификаты | ISO9001, CE, соответствие API612, GB/T |
| Страна‑производитель | Китай |
