Промышленные вентиляторы являются ключевым вспомогательным оборудованием в энергетической, металлургической и химической промышленности, и их эксплуатационная надежность напрямую влияет на непрерывность производства. Среди различных отказов промышленных вентиляторов одним из наиболее разрушительных видов разрушения является излом лопатки. На основе результатов анализа отказов нескольких случаев излома лопаток промышленных вентиляторов за последние годы в данной статье систематически рассматриваются типичные виды и технические причины разрушения лопаток.

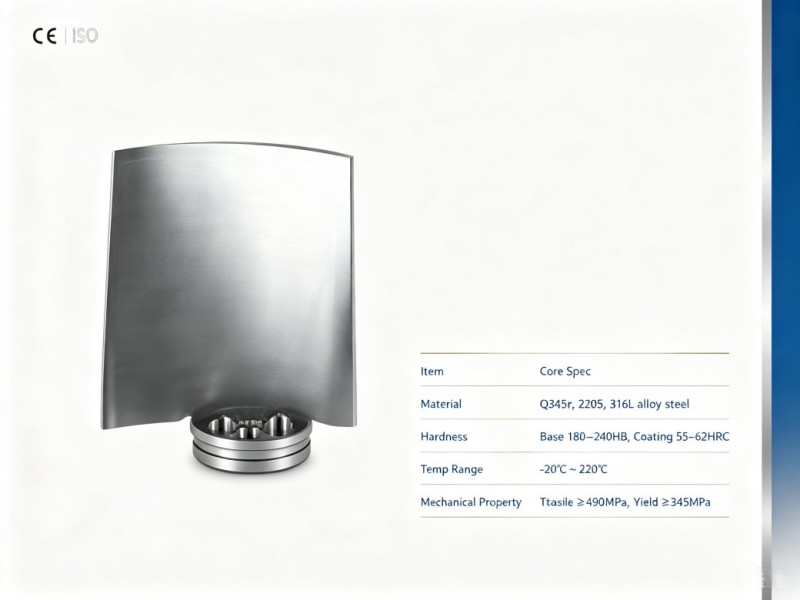

Усталостный излом: основной вид отказа лопаток промышленных вентиляторов
Усталостный излом является наиболее распространенным видом отказа лопаток промышленных вентиляторов. В описанных случаях излома лопаток промышленных вентиляторов подавляющее большинство анализов поверхности излома демонстрируют усталостные характеристики.
Лопатка осевого промышленного вентилятора в туннеле метро разрушилась во время работы. Анализ разрушения выявил большое количество крупных включений оксидной окалины, а также рыхлые и точечные дефекты внутри лопатки. Корень лопатки, как область концентрации напряжений, непосредственно привел к возникновению усталостных трещин из-за этих дефектов. Под совместным действием центробежной и аэродинамической сил трещина непрерывно распространялась, в конечном итоге приводя к быстрому разрушению. В одном из случаев, связанных с промышленным осевым вентилятором в установке каталитического крекинга, лопатки ротора разрушились вскоре после капитального ремонта. Анализ показал, что промышленный вентилятор длительное время работал в зоне срыва потока при малом угле наклона лопаток статора и высокой скорости вращения, что привело к усталостному разрушению из-за быстрого вибрирования лопаток. Этот случай демонстрирует, что отклонения от проектных параметров в условиях эксплуатации промышленных вентиляторов являются существенным внешним фактором, вызывающим усталостное разрушение.
Производственные дефекты: скрытые риски качества литья и сварки
Производственные дефекты являются распространенной внутренней причиной преждевременного выхода из строя лопаток промышленных вентиляторов. Дефекты литья в лопатках промышленных вентиляторов в основном включают шлаковые включения, пористость и микропоры. Эти дефекты особенно опасны в зонах концентрации напряжений, таких как корневая часть лопатки.
В случае отказа регулируемого осевого промышленного вентилятора первопричина разрушения лопатки была связана с совокупным воздействием дефектов литья и ненормальной работы. Утечка масла из гидравлического цилиндра вызвала повреждение и заклинивание подшипника хвостовика лопатки, что привело к срыву потока. Дефекты литья, присущие самой лопатке, не позволили ей выдержать ударную силу, возникающую при срыве потока.
Дефекты сварки также являются существенным фактором, способствующим выходу из строя лопаток промышленных вентиляторов. В одном случае лопатка отделилась от рабочего колеса промышленного вентилятора, используемого для вытяжки на агломерационном заводе. Удар привел к разрушению других лопаток, серьезно повредив всю систему вентилятора. Анализ причин отказов подтвердил наличие множественных сварочных дефектов в корне углового шва лопатки, что значительно снижает усталостную прочность и позволяет трещинам зарождаться и распространяться под воздействием сложных напряжений. Такие проблемы трудно обнаружить при капитальном ремонте промышленных вентиляторов без неразрушающего контроля.
Согласование конструкции с условиями эксплуатации
Согласование конструкции промышленного вентилятора с условиями эксплуатации является ключевым фактором, влияющим на срок службы лопаток. После расширения мощности промышленный вентилятор, установленный на котле энергоблока мощностью 600 МВт, вышел из строя из-за разрушения лопаток. Анализ показал, что вентилятор слишком большого размера привел к отклонению фактической рабочей точки от проектной, усугубив локальный срыв потока и увеличив вибрацию лопаток на частоте прохождения. Этот случай иллюстрирует, что большие промышленные вентиляторы не всегда лучше; работа вне проектных условий не только снижает эффективность, но и значительно сокращает срок службы лопаток.
В другом случае, разрушение лопатки промышленного вентилятора, установленного на сверхкритическом котле энергоблока мощностью 650 МВт, было непосредственно вызвано чрезмерным локальным напряжением, но первопричиной стало чрезмерное сопротивление дымовых газов, приведшее к перегрузке промышленного вентилятора. Конечно-элементный анализ решил проблему, снизив максимальное напряжение на лопатках с 277 МПа до 88 МПа. Этот случай демонстрирует, что изменения условий на входе в промышленный вентилятор (таких как сопротивление дымовых газов) напрямую влияют на уровень напряжения на лопатках и должны учитываться при оперативном мониторинге.
Риски, связанные с возбуждением вибрации и резонансом
Аномальная вибрация является существенным фактором, способствующим разрушению лопаток промышленных вентиляторов. В одном случае разрушения лопатки промышленного вентилятора на электростанции были зарегистрированы аномальные сигналы вибрации в корпусе подшипника. Анализ подтвердил, что сильное ослабление подшипника привело к чрезмерной вибрации, которая, в свою очередь, вызвала переменное напряжение на лопатке вентилятора.
В случае осевого промышленного вентилятора существовал большой зазор между износостойкой пластиной на конце лопатки и литым алюминиевым корпусом лопатки. Изгиб износостойкой пластины привел к повышению напряжения в более тонкой области корпуса лопатки вблизи ее конца, что усугубило концентрацию напряжений в лопатке промышленного вентилятора. Кроме того, резонанс, вызванный связью собственной частоты и частоты возбуждения лопатки промышленного вентилятора, также является распространенным механизмом, приводящим к разрушению от высокоцикловой усталости.
Стратегии предотвращения отказов лопаток промышленных вентиляторов
На основе проведенного выше анализа причин отказов, предотвращение отказов лопаток промышленных вентиляторов должно быть сосредоточено на следующих аспектах:
Во-первых, усиление контроля качества производства. В процессе литья и сварки лопаток промышленных вентиляторов необходимо строго соблюдать технологические спецификации. Перед отправкой с завода необходимо проводить комплексный неразрушающий контроль (пенетрационный контроль, ультразвуковой контроль) для обеспечения отсутствия шлаковых включений, пористости, дефектов сварки и т. д.
Во-вторых, оптимизация выбора и соответствия условиям эксплуатации. При выборе промышленных вентиляторов следует полностью учитывать фактические условия эксплуатации, чтобы избежать чрезмерных допусков, приводящих к долгосрочным отклонениям от проектных параметров. Во время работы необходимо контролировать сопротивление на входе промышленного вентилятора, чтобы предотвратить перегрузку.
В-третьих, создание системы мониторинга вибрации. Необходимо постоянно контролировать вибрацию корпуса подшипника промышленного вентилятора. При возникновении аномальной вибрации следует незамедлительно исследовать причины, такие как ослабление подшипников и дисбаланс рабочего колеса. Регулярно проверять собственную частоту колебаний лопаток промышленного вентилятора, чтобы избежать резонансной работы.

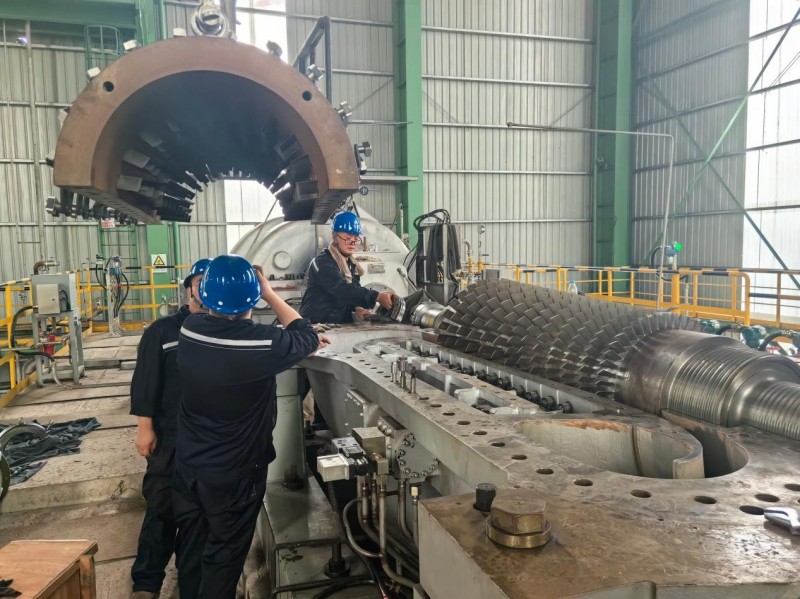

В-четвертых, стандартизировать техническое обслуживание и неразрушающий контроль. При капитальном ремонте промышленных вентиляторов неразрушающий контроль ключевых деталей, таких как основание лопатки и сварные швы, должен быть включен в качестве обязательного пункта проверки. Одного визуального осмотра недостаточно.
