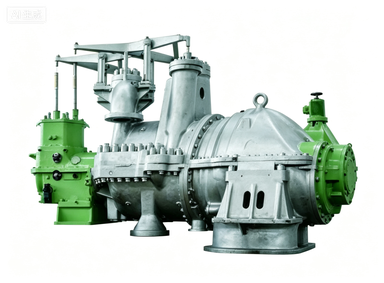

Паровая турбина с регулируемым отбором пара конденсационного типа — это универсальное и высокоэффективное энергогенерирующее решение, предназначенное для комбинированной выработки тепловой и электрической энергии (когенерация). Данная промышленная турбина одновременно вырабатывает электроэнергию и поставляет регулируемый отборный пар для промышленных нужд или центрального теплоснабжения, обеспечивая высокую общую энергоэффективность. С диапазоном мощностей от 3 до 20 МВт и параметрами свежего пара до 4.90 МПа и 485°C данная турбина идеально подходит для средних когенерационных установок, производственных предприятий и городских тепловых сетей.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип модели | Турбина с регулируемым отбором пара конденсационного типа |
| Номинальная частота вращения | 3000 об/мин (50 Гц) — настраивается под местную частоту электросети |
| Диапазон мощностей | 3 – 20 МВт |
| Давление свежего пара | 3.43 – 4.90 МПа (абс.) |
| Температура свежего пара | 435 – 485°C |
| Регулируемое давление отбора | 0.2 – 1.0 МПа (абс.) |
| Назначение отборного пара | Технологический пар для промышленности / Центральное теплоснабжение |
| Конденсационное давление (противодавление) | 0.006 – 0.01 МПа (абс.) (вакуумный режим) |
| Относительный внутренний КПД | 78% – 85% |
| Тип охлаждения конденсатора | Водяное / Воздушное (по выбору) |
Конструктивные особенности
| Параметр | Описание |
|---|---|
| Тип конструкции | Одноцилиндровая, многоступенчатая активного типа / смешанного потока, горизонтальный разъем |
| Система регулирования | DEH — цифровое электро-гидравлическое регулирование с независимым управлением нагрузкой отбора для точного отбора пара и стабильного подключения к сети |
| Ротор и подшипники | Цельно-кованый ротор высокой прочности с подшипниками скольжения для надежной работы при переменных нагрузках |
| Система защиты | Защита от превышения частоты вращения, защита от осевого сдвига, виброконтроль, защита по низкому давлению масла, блокировки по давлению отборного пара |
| Уплотнения | Лабиринтовые уплотнения (с карбоновыми кольцами или металлическими зубьями — по выбору) для минимизации утечек пара |
| Тип основания | Монтаж на салазках или на фундаменте — в соответствии с требованиями проекта |
Преимущества
Двухрежимная работа — одновременная выработка электроэнергии и подача отборного пара, максимальная эффективность когенерации и использования топлива.
Гибкое управление отбором — независимое регулирование DEH позволяет точно контролировать давление отбора (0.2–1.0 МПа) для соответствия изменяющимся потребностям в технологическом паре без снижения стабильности выработки электроэнергии.
Высокий КПД — относительный внутренний КПД 78%–85% в сочетании с оптимизированной конструкцией ступеней активного и смешанного типа.
Проверенная надежность — прочный одноцилиндровый корпус с горизонтальным разъемом облегчает техническое обслуживание, а комплексные системы защиты обеспечивают безопасную долгосрочную эксплуатацию.
Адаптируемое охлаждение — доступны конденсаторы с водяным или воздушным охлаждением с учетом наличия охлаждающей воды и экологических требований на конкретной площадке.
Области применения
Промышленная когенерация — подача технологического пара для химических, нефтехимических, нефтеперерабатывающих, пищевых и целлюлозно-бумажных предприятий с одновременной выработкой электроэнергии на месте.
Центральное теплоснабжение — подача регулируемого отборного пара в городские центральные тепловые сети, повышение энергоэффективности городов.
Электростанции средней мощности — выработка электроэнергии средней мощности с утилизацией тепла для максимальной экономической отдачи.
Сертификация и соответствие
Наши турбины с регулируемым отбором пара конденсационного типа разработаны и производятся в соответствии с международными стандартами, включая:
ASME / PED (оборудование, работающее под давлением)
ISO 9001 (система менеджмента качества)
Сертификация EAC для рынков Евразийского экономического союза (Россия, Казахстан, Беларусь и др.)
Все агрегаты проходят обязательные заводские испытания перед отгрузкой.
Получить коммерческое предложение
Для получения подробной технической документации, индивидуальных инженерных решений или запроса цен, пожалуйста, свяжитесь с нашей службой продаж.
