Комплектная одноцилиндровая импульсная конденсационная паровая турбинная установка серии N6 предназначена для чисто конденсационной генерации электроэнергии на объектах утилизации отходного тепла. Конструкция имеет одну скоростную ступень Кёртиса и несколько ступеней давления. Агрегат оснащён полноценной вакуум‑конденсационной системой, не предусматривает отбор пара для технологических нужд, весь отработанный пар поступает в конденсатор, конденсат возвращается в котёл. Диапазон мощности установки составляет от 3 до 8 МВт, номинальная мощность 6 МВт. Турбина рассчитана на длительную стабильную эксплуатацию. Применяется на металлургических заводах, химических предприятиях, биомассовых электростанциях, объектах мусоросжигания, на проектах, где требуется только выработка электроэнергии без потребности в технологическом паре. Ротор выполняется в двух вариантах: цельнокованый или составной с насаженными дисками. Вал изготовлен из легированных сталей 30CrMoV9, 25Cr2Ni4MoV. Рабочие лопатки преимущественно с Т‑образным хвостовиком, материалы 2Cr13, 17‑4PH. Агрегат оснащён наклонно‑подкладными радиальными и упорными подшипниками, точность динамической балансировки G2.5. В качестве системы регулирования используется цифровая электрогидравлическая система DEH либо гидравлический регулятор со встроенной защитой от разгона ротора. В комплект вспомогательного оборудования входят: конденсатор, главный масляный бак, кожухотрубный маслоохладитель, водоструйный эжектор, система циркуляционной воды, конденсатный насос, электроприводное валоповоротное устройство, электрический шкаф управления. Возможна комплектация синхронным генератором с воздушным охлаждением. Технические характеристики: • Диапазон мощности: 3‑8 МВт, номинальная мощность 6 МВт • Частота вращения: 3000 об/мин (50 Гц) / 3600 об/мин (60 Гц) • Давление свежего пара на входе: 2,0‑7,0 МПа (настраивается под заказ, типичные значения 3,43 МПа, 4,9 МПа) • Температура свежего пара на входе: 260‑510 °C (настраивается под заказ, типичные значения 435 °C, 470 °C) • Давление выхлопа в конденсатор: 0,004‑0,008 МПа, режим высокого вакуума Сфера применения: металлургические комбинаты, химические заводы, биомассовые электростанции, мусоросжигательные установки, проекты исключительно для выработки электроэнергии без потребности в технологическом паре. Оборудование соответствует стандартам ISO9001 и CE. Мы предлагаем полный комплекс услуг: адаптация параметров под рабочие условия заказчика, проектирование, шеф‑монтаж, пусконаладочные работы, техническое сопровождение и послепродажное обслуживание. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.

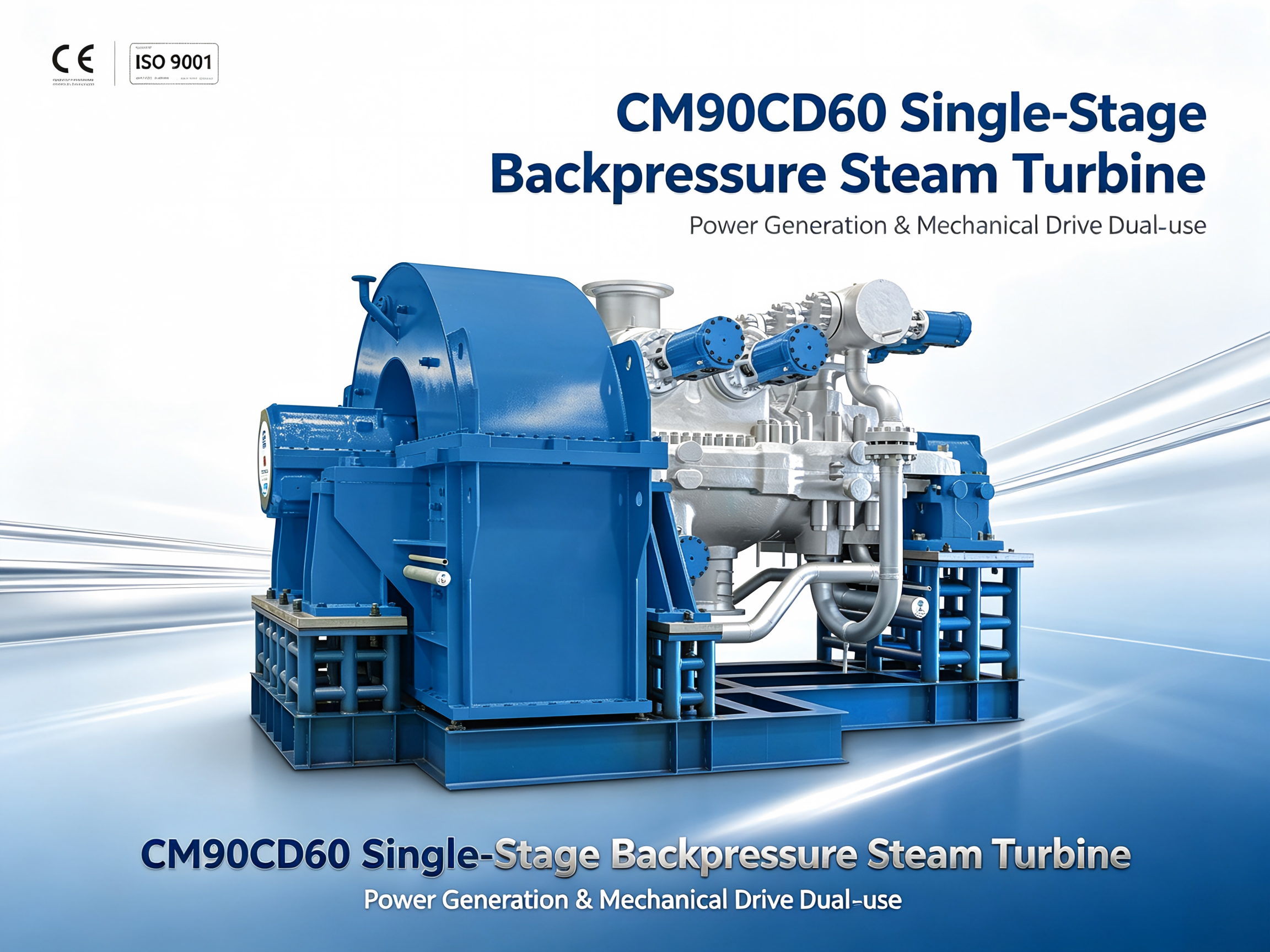

Промышленная одноцилиндровая одноступенчатая импульсная паровая турбина противодавления CM90‑CD60 типа Кёртиса — агрегат двойного назначения для выработки электроэнергии и механического привода технологического оборудования. Имеет только одну скоростную ступень Кёртиса, без ступеней давления. Поставляется на интегрированном салазочном основании, конденсатор не предусмотрен, весь отработанный пар поступает на технологические нужды, отличается компактными габаритами и малой площадью установки. Диапазон мощности агрегата составляет от 0,6 до 9 МВт. Турбина подходит для стабильной непрерывной работы. Применяется на бумажных комбинатах, химических предприятиях, производствах строительных материалов, для генерации энергии за счёт перепада давления пара на малых предприятиях, на объектах со стабильным расходом технологического пара и ограниченным бюджетом. Ротор — составной с насаженными рабочими колёсами. Вал изготовлен из легированной стали 30CrMoV9. Рабочие лопатки Т‑образного хвостовика выполнены из материалов 2Cr13 или 17‑4PH. Агрегат оснащён подшипниками скольжения с принудительной смазкой от маслостанции, точность динамической балансировки G2.5. Доступны два варианта системы регулирования: гидравлический регулятор или цифровая электрогидравлическая система DEH со встроенной защитой от разгона ротора. Поддерживается переменная частота вращения по требованию заказчика. В комплект вспомогательного оборудования входят: главный масляный бак, кожухотрубный маслоохладитель, маслостанция с принудительной смазкой, валоповоротное устройство, клапаны, трубопроводы и электрический шкаф управления. Возможна комплектация синхронным генератором с воздушным охлаждением. Технические характеристики: • Диапазон мощности: 0,6‑9 МВт • Частота вращения: 3000 об/мин (50 Гц) / 3600 об/мин (60 Гц), опционально переменная скорость • Давление пара на входе: 1,0‑6,4 МПа (настраивается под заказ) • Температура пара на входе: 220‑485 °C (настраивается под заказ) • Давление выхлопа пара (противодавление): 0,12‑2,0 МПа, весь отработанный пар направляется в технологический трубопровод Сфера применения: целлюлозно‑бумажные комбинаты, химические заводы, производство строительных материалов, генерация за счёт перепада давления пара на малых предприятиях, проекты со стабильным потреблением технологического пара и ограниченным бюджетом. Оборудование соответствует стандартам ISO9001 и CE. Мы предлагаем полный комплекс услуг: адаптация параметров под рабочие условия заказчика, проектирование, шеф‑монтаж, пусконаладочные работы, техническое сопровождение и послепродажное обслуживание. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.

Промышленная многоступенчатая импульсная паровая турбина противодавления серии B7.5 — турбоустановка двойного назначения для выработки электроэнергии в режиме когенерации, а также механического привода компрессоров, вентиляторов и промышленных насосов. Оборудование поставляется на интегрированном салазочном основании. Диапазон мощности агрегата составляет от 2 до 30 МВт. Турбина предназначена для стабильной непрерывной работы в тяжелых производственных условиях. Широко применяется на химических предприятиях, целлюлозно‑бумажных комбинатах, солехимических производствах, металлургических заводах для утилизации отходного тепла и когенерации средних и крупных промышленных парков. Ротор изготавливается по вариантам: цельнокованый или составной с насаженными дисками. Вал выполняется из легированных сталей 30CrMoV9 и 25Cr2Ni4MoV. Лопатки производятся из материалов 2Cr13, 17‑4PH или суперсплава Inconel718. Установлены на наклонно‑подкладных радиальных и упорных подшипниках, точность динамической балансировки G2.5. Доступны два варианта системы регулирования: гидравлический регулятор или цифровая электрогидравлическая система DEH. Поддерживается опция переменной скорости вращения для привода технологического оборудования. Возможна комплектация синхронным генератором с воздушным охлаждением. Технические характеристики: • Диапазон мощности: 2‑30 МВт • Частота вращения: 3000 об/мин (50 Гц) / 3600 об/мин (60 Гц), опционально переменная скорость • Давление пара на входе: 2,0‑7,5 МПа (настраивается под заказ) • Температура пара на входе: 260‑510 °C (настраивается под заказ) • Давление выхлопа пара (противодавление): 0,15‑2,2 МПа для технологического теплоснабжения, настраивается по требованию заказчика Сфера применения: химическая отрасль, целлюлозно‑бумажное производство, солехимия, утилизация отходного тепла металлургических предприятий, когенерация средних и крупных промышленных парков. Оборудование соответствует стандартам ISO9001 и CE. Наша компания предлагает полный комплекс услуг: адаптация параметров под рабочие условия заказчика, проектирование, шеф‑монтаж, пусконаладочные работы, техническое сопровождение и послепродажное обслуживание. Для получения технического паспорта и коммерческого предложения отправьте запрос поставщику.

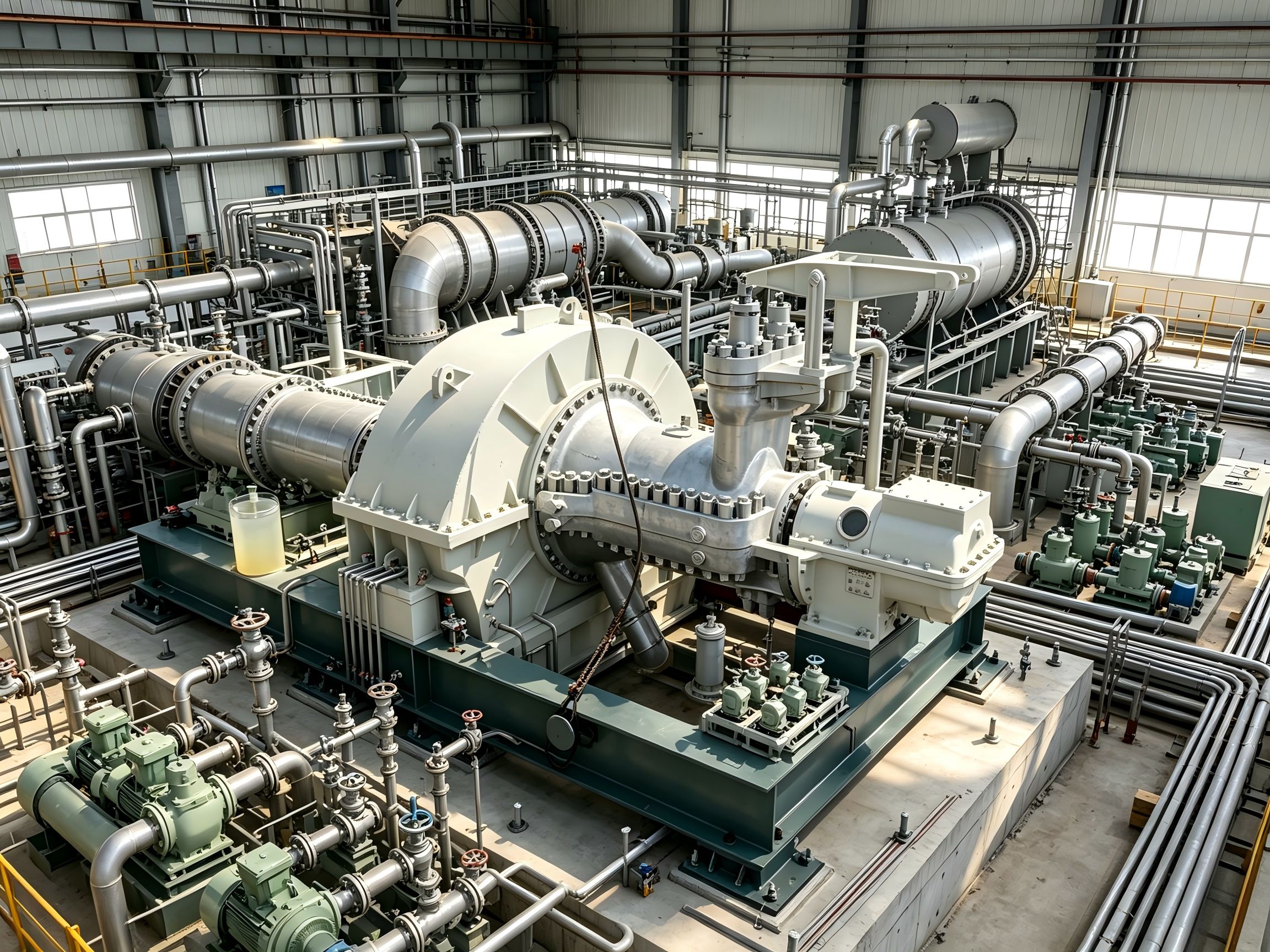

Тип товара EPC‑проект тепловой электростанции под ключ Поддерживаемые модели турбин N3, B3, B6, B7.5, C‑тип, H60, CM90, CD60 Диапазон мощности объекта 0,5‑35 МВт Виды контракта Полный EPC под ключ, EP, PC, субподряд монтажа и пусконаладки Область применения Утилизация отходного тепла, когенерация, биомассовые электростанции, собственные промышленные ТЭС Сертификаты ISO9001, CE Страна‑производитель Китай

Поле 属性 Значение 值 Тип товара Паровая турбина противодавления Модель B3 Тип турбины Одноступенчатая реактивная Диапазон мощности 1‑3 МВт Система регулирования DEH цифровая электрогидравлическая / гидравлический регулятор Область применения Химия, солехимия, целлюлозно‑бумажная промышленность, утилизация отходного тепла, когенерация Сертификаты ISO9001, CE Страна‑производитель Китай

Поле 属性 Значение 值 Тип товара Конденсационная паровая турбина с регулируемым отбором пара, турбогенератор Модель Тип C Тип турбины Одноцилиндровая импульсная, с регулируемым отбором пара Диапазон мощности 3‑35 МВт Система регулирования DEH цифровая электрогидравлическая / гидравлический регулятор опционально Область применения Химия, солехимия, целлюлозно‑бумажная промышленность, промышленные ТЭЦ, когенерация Сертификаты ISO9001, CE Страна‑производитель Китай

Паровая турбина с регулируемым отбором пара конденсационного типа — это универсальное и высокоэффективное энергогенерирующее решение, предназначенное для комбинированной выработки тепловой и электрической энергии (когенерация). Данная промышленная турбина одновременно вырабатывает электроэнергию и поставляет регулируемый отборный пар для промышленных нужд или центрального теплоснабжения, обеспечивая высокую общую энергоэффективность. С диапазоном мощностей от 3 до 20 МВт и параметрами свежего пара до 4.90 МПа и 485°C данная турбина идеально подходит для средних когенерационных установок, производственных предприятий и городских тепловых сетей. Основные технические характеристики Параметр Значение Тип модели Турбина с регулируемым отбором пара конденсационного типа Номинальная частота вращения 3000 об/мин (50 Гц) — настраивается под местную частоту электросети Диапазон мощностей 3 – 20 МВт Давление свежего пара 3.43 – 4.90 МПа (абс.) Температура свежего пара 435 – 485°C Регулируемое давление отбора 0.2 – 1.0 МПа (абс.) Назначение отборного пара Технологический пар для промышленности / Центральное теплоснабжение Конденсационное давление (противодавление) 0.006 – 0.01 МПа (абс.) (вакуумный режим) Относительный внутренний КПД 78% – 85% Тип охлаждения конденсатора Водяное / Воздушное (по выбору) Конструктивные особенности Параметр Описание Тип конструкции Одноцилиндровая, многоступенчатая активного типа / смешанного потока, горизонтальный разъем Система регулирования DEH — цифровое электро-гидравлическое регулирование с независимым управлением нагрузкой отбора для точного отбора пара и стабильного подключения к сети Ротор и подшипники Цельно-кованый ротор высокой прочности с подшипниками скольжения для надежной работы при переменных нагрузках Система защиты Защита от превышения частоты вращения, защита от осевого сдвига, виброконтроль, защита по низкому давлению масла, блокировки по давлению отборного пара Уплотнения Лабиринтовые уплотнения (с карбоновыми кольцами или металлическими зубьями — по выбору) для минимизации утечек пара Тип основания Монтаж на салазках или на фундаменте — в соответствии с требованиями проекта Преимущества Двухрежимная работа — одновременная выработка электроэнергии и подача отборного пара, максимальная эффективность когенерации и использования топлива. Гибкое управление отбором — независимое регулирование DEH позволяет точно контролировать давление отбора (0.2–1.0 МПа) для соответствия изменяющимся потребностям в технологическом паре без снижения стабильности выработки электроэнергии. Высокий КПД — относительный внутренний КПД 78%–85% в сочетании с оптимизированной конструкцией ступеней активного и смешанного типа. Проверенная надежность — прочный одноцилиндровый корпус с горизонтальным разъемом облегчает техническое обслуживание, а комплексные системы защиты обеспечивают безопасную долгосрочную эксплуатацию. Адаптируемое охлаждение — доступны конденсаторы с водяным или воздушным охлаждением с учетом наличия охлаждающей воды и экологических требований на конкретной площадке. Области применения Промышленная когенерация — подача технологического пара для химических, нефтехимических, нефтеперерабатывающих, пищевых и целлюлозно-бумажных предприятий с одновременной выработкой электроэнергии на месте. Центральное теплоснабжение — подача регулируемого отборного пара в городские центральные тепловые сети, повышение энергоэффективности городов. Электростанции средней мощности — выработка электроэнергии средней мощности с утилизацией тепла для максимальной экономической отдачи. Сертификация и соответствие Наши турбины с регулируемым отбором пара конденсационного типа разработаны и производятся в соответствии с международными стандартами, включая: ASME / PED (оборудование, работающее под давлением) ISO 9001 (система менеджмента качества) Сертификация EAC для рынков Евразийского экономического союза (Россия, Казахстан, Беларусь и др.) Все агрегаты проходят обязательные заводские испытания перед отгрузкой. Получить коммерческое предложение Для получения подробной технической документации, индивидуальных инженерных решений или запроса цен, пожалуйста, свяжитесь с нашей службой продаж.

Паровые турбины противодавления промышленного типа | Мощность 0.1–50 МВт, до 10 МПа, 540°C Описание продукции Паровые турбины противодавления — это высокоэффективное энергетическое оборудование, предназначенное для комбинированной выработки электрической и тепловой энергии. Данные паровые турбины широко применяются на ТЭЦ, в промышленных котельных и системах теплоснабжения для привода генераторов, компрессоров, насосов и другого механического оборудования. Основные технические параметры Параметр Диапазон значений Номинальная мощность 100–50 000 кВт (0.1–50 МВт) Номинальная частота вращения 1500–15 000 об/мин (настраивается под приводное оборудование) Давление свежего пара 0.3–10.0 МПа (среднее–высокое давление) Температура свежего пара от насыщенного до 540°C Давление отработавшего пара (противодавление) 0.1–3.0 МПа (технологический пар / теплоснабжение) Расход пара 3–150 т/ч (подбирается под рабочие условия) КПД установки 70–88% (зависит от мощности и режима работы) Конструктивные особенности паровых турбин Тип конструкции: одноцилиндровая / многоцилиндровая, одновальная, противодавленческая Система регулирования: цифровое электро-гидравлическое регулирование (DEH) / электрогидравлическое регулирование — обеспечивает статическую погрешность частоты вращения ≤ ±0.5%, динамическое изменение частоты ≤ ±5% Смазочная система: принудительная смазка, рабочее давление 0.15–0.25 МПа, температура масла 40–45°C Валопровод: цельно-кованый ротор, опоры скольжения Система защиты: защита от превышения частоты вращения, защита от осевого сдвига, виброзащита, защита по низкому давлению масла Тип уплотнений: лабиринтовое уплотнение (карбоновое кольцо / металлический зубец — на выбор) Тип фундамента: унифицированное основание на салазках (с интегрированным редуктором / вспомогательным оборудованием) Преимущества паровых турбин противодавления Высокая экономичность: паровые турбины данного типа обеспечивают комбинированную выработку электрической и тепловой энергии, что значительно эффективнее раздельного производства Широкий диапазон параметров: паровые турбины доступны в диапазоне от 100 кВт до 50 МВт, от 0.3 до 10.0 МПа — под любые задачи Гибкость настройки: частота вращения и параметры пара адаптируются под конкретное приводное оборудование Надёжность: многоуровневая система защиты и принудительная смазка обеспечивают долговечную работу паровых турбин Удобство монтажа: унифицированное основание на салазках сокращает сроки установки Области применения паровых турбин Теплоэлектроцентрали (ТЭЦ) — когенерация Привод технологического пара на промышленных предприятиях Системы теплоснабжения городов и промышленных зон Сертификация Оборудование соответствует требованиям ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования» для поставок на рынок Евразийского экономического союза (EAC). Для получения коммерческого предложения или технической консультации, пожалуйста, свяжитесь с нами.

Высокомощные конденсационные паровые турбины (50–200 МВт) — основные генерационные агрегаты для электростанций и крупных промышленных систем КПТЭ, предназначенные для непрерывной высоконагруженной эксплуатации. Отличаются многоэтапной многокорпусной конструкцией, высоким давлением пара на входе и низким обратным давлением, а также сложным исполнением с высокой инженерной точностью. Основные номинальные мощности: 60–200 МВт, применяются в проектах коммунального энергоснабжения и крупных промышленных комплексах.

Паровая турбина сверхсверхкритического класса 1000 МВт (диапазон 900–1100 МВт) с двойным перегревом пара имеет одиночную осьную конструкцию (пятикорпусная/шестикорпусная), адаптируется к мокрому/сухому охлаждению, обеспечивает большой объем отбираемого пара. Параметры входного пара 31–35 МПа/600–630 °С, номинальная скорость 3000 об/мин. По июню 2024 г. — 65 заказанных, 22 эксплуатируемых агрегатов, Guodian Taizhou — первый в мире миллионного класса с двойным перегревом. Доля рынка в стране более 80%, отличается высокой эффективностью (с турбиной BEST), жаропрочной конструкцией, гибкостью эксплуатации и 12-летним периодом между капитальными ремонтами.

Паровая турбина сверхсверхкритического класса 660 МВт с двойным перегревом пара имеет одн осьную пятикорпусную конструкцию, адаптируется к мокрому/сухому охлаждению, обеспечивает большой объем отбираемого пара. Параметры входного пара 31–35 МПа/600–630 °С, поддерживает совместный запуск сверхвысокодавленного и высокодавленного корпусов. По июню 2024 г. — 23 заказанных, 11 эксплуатируемых агрегатов, доля рынка в стране超 80%. Отличается высокой эффективностью (с возможностью оснащения турбиной BEST), уникальной конструкцией из жаропрочных сплавов, гибкостью эксплуатации и 12-летним периодом между капитальными ремонтами, лидирует на рынке.

Паровая турбина сверхсверхкритического класса 1000 МВт (диапазон 900–1300 МВт) имеет одн осьную конструкцию (четырехкорпусная/пятикорпусная), адаптируется к мокрому/сухому охлаждению, обеспечивает большой объем отбираемого пара. Параметры входного пара 26,25–30 МПа/600–630 °С, поддерживает режим «постоянный-скользящий-постоянный». По июню 2024 г. — 108 заказанных, 94 эксплуатируемых агрегатов (3 за рубежом), агрегат Янси — крупнейший одноберцовый в мире. Отличается высокой эффективностью (с возможностью оснащения турбиной BEST), уникальной конструкцией, гибкостью эксплуатации и 12-летним периодом между капитальными ремонтами, лидирует благодаря инновациям Shanghai Electric.
